БКТП · БМТП · РП · корпуса КРУН

БКТП под ключ: блочные подстанции, РП и КРУ комплектно

Поставляем подстанцию целиком: БКТП, БМТП, распределительные пункты и КРУ — с корпусом нашего производства и электрооборудованием от профильных заводов-партнёров. Один договор, один ответственный за комплекс, завод в Астане.

Стандартизированные чертежи

Расчёт за 1 рабочий день

Климат до −45 °C

Комплектная поставка: подстанция целиком, а не только корпус

Подстанция состоит из двух частей. Электрическая часть — силовые трансформаторы, ячейки КРУ и КСО, щиты РУНН, релейная защита и учёт — изготавливается профильными электротехническими заводами. Корпус — оболочка с отсеками, маслоприёмником, вентиляцией и системой доступа — наше собственное производство.

Мы берём на себя обе части. Заказчик подписывает один договор и получает готовую к подключению подстанцию: мы согласуем однолинейную схему и состав ячеек, закупаем и устанавливаем оборудование у партнёров, собираем комплекс в корпусе, испытываем и отгружаем единым блоком. Отвечаем за изделие целиком, а не за «свою половину» — координировать двух поставщиков и стыковать их между собой заказчику не нужно.

Если электрооборудование уже закуплено или поставляется по условиям проекта, работаем и по такой схеме: изготавливаем корпус и монтируем в него оборудование заказчика. Рабочий диапазон модулей — ширина 2,2–3,2 м, длина 4–11 м; здание собирается стыковкой блоков.

Что входит в направление

Изделие	Что это	Особенность корпуса
БКТП	Блочная комплектная трансформаторная подстанция в едином корпусе	Три отсека, маслоприёмник, вентиляция от мощности трансформатора
БМТП	Блочно-модульная подстанция из стыкуемых модулей	Два трансформатора, расширенные РУ, коридор обслуживания
РП	Распределительный пункт	Ряды ячеек, кабельные приямки, обслуживаемый коридор
Корпуса КРУН, ЯКНО	Металлокорпуса наружной установки под распределительные устройства	Обогрев, антивандальное исполнение, габариты под ячейки
Здания ЗРУ	Закрытые распределительные устройства	Здание из модулей — см. БМЗ

Реализованный объект: здание подстанции в Астане

Пример нашей работы в этом направлении — здание подстанции в Астане, построенное из модулей шириной от 2,2 до 3,2 м и длиной от 4 до 11 м. Объект режимный, экскурсию не устроить, но конструктив говорит сам за себя:

✓
Пол под оборудование: рама из швеллера 140 с настилом из рифлёного листа 4 мм — на порядок выше нагрузок обычного модульного здания
✓
Кровля из стали 4 мм — против типовых 0,7–2 мм: требование защищённости энергообъекта
✓
Двухуровневая компоновка со стыковкой модулей разной высоты в единое здание
✓
Изнутри: обслуживаемые залы с усиленными основаниями под ряды оборудования, огнестойкая отделка, аварийное освещение и выходы

По сути это та же модульная технология, что в наших зданиях, — но рассчитанная под многократно бóльшие нагрузки. Именно такой конструктив закладывается в корпуса БКТП и РП.

Фото: объекты и изделия

Здание подстанции из модулей INTERMODULE в Астане — двухуровневая компоновка — Здание подстанции в Астане: модули 2,2–3,2 × 4–11 м

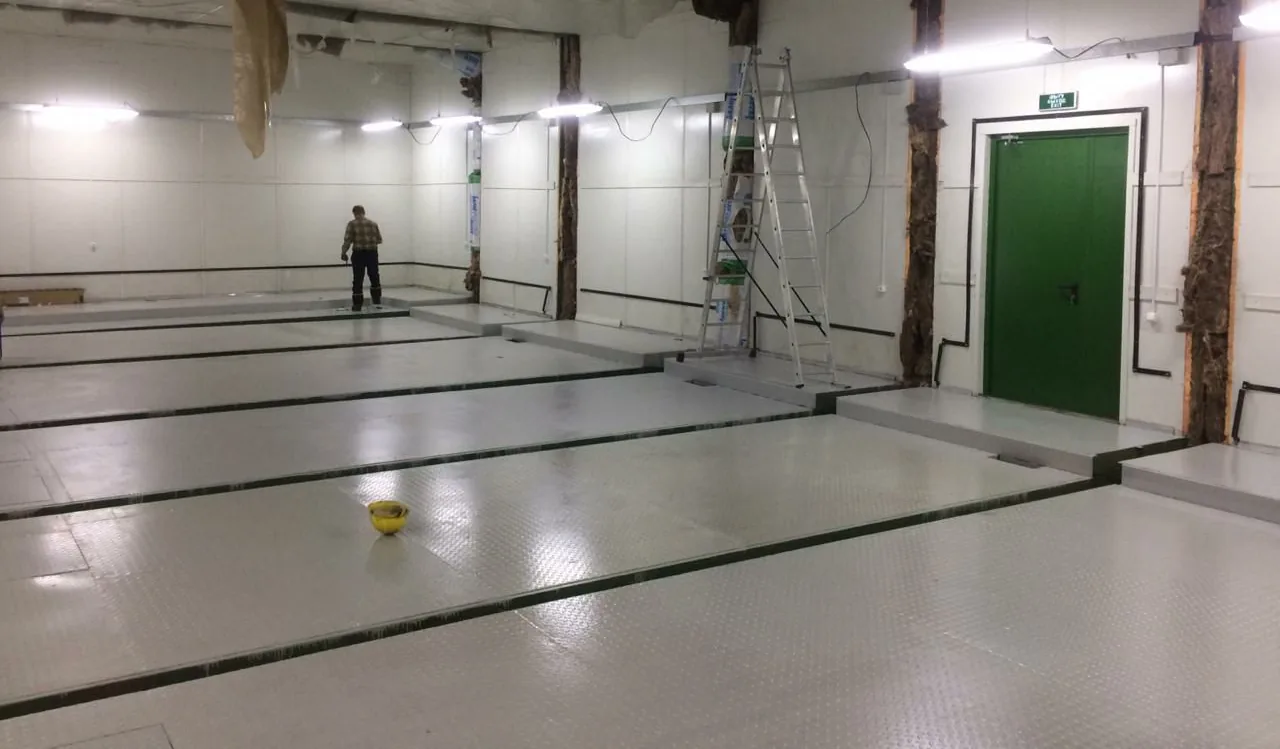

Зал подстанции изнутри — усиленные основания под оборудование, монтаж — Монтаж внутренних помещений: усиленный пол — швеллер 140, рифлёный лист 4 мм

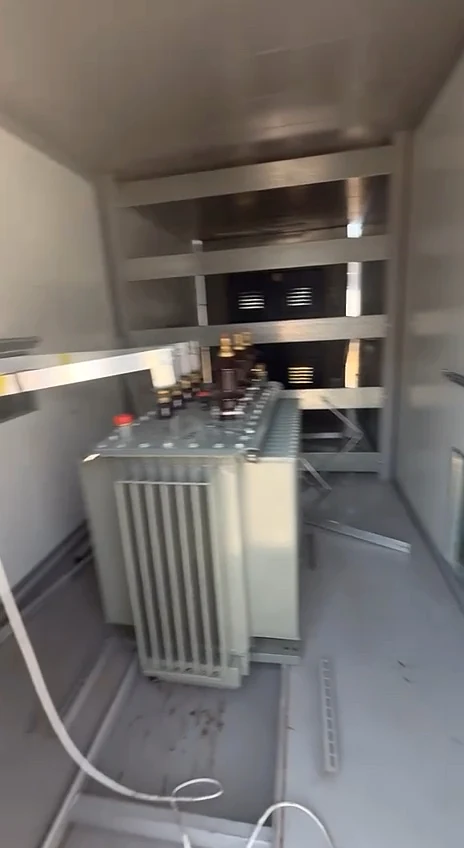

Трансформаторный отсек БКТП с силовым трансформатором и шинным мостом — Трансформаторный отсек: силовой трансформатор, шинный мост, вентиляционная стена

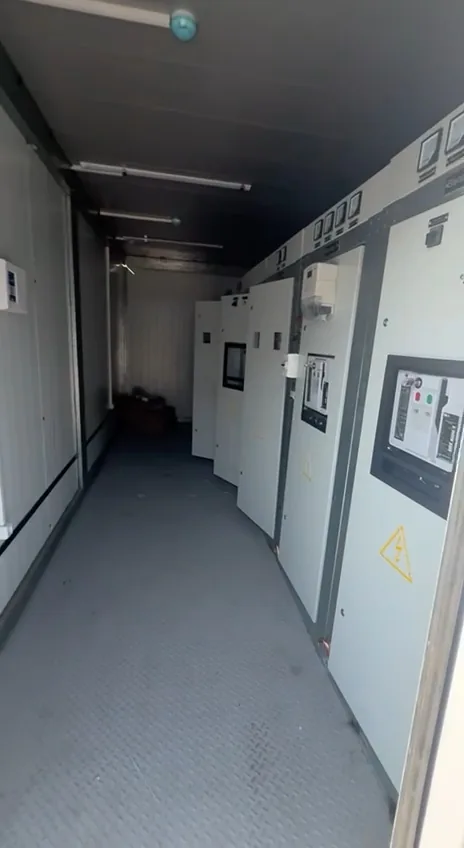

Ряд ячеек распределительного устройства в коридоре обслуживания БКТП — Отсек РУ: ряд ячеек и обслуживаемый коридор

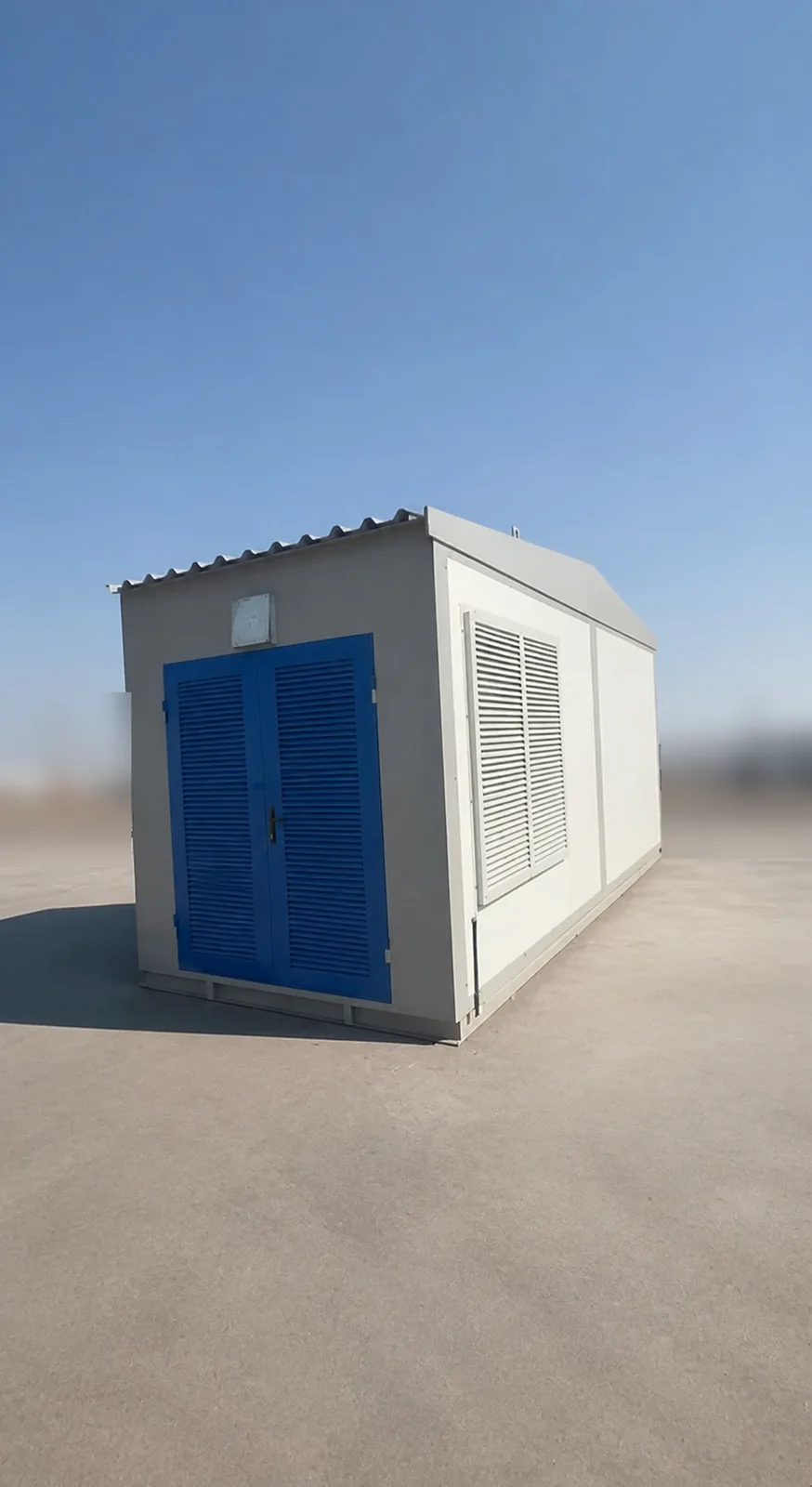

Корпус КТП наружной установки с жалюзийными дверями — Корпус КТП: жалюзийные двери, вентиляция, скатная кровля

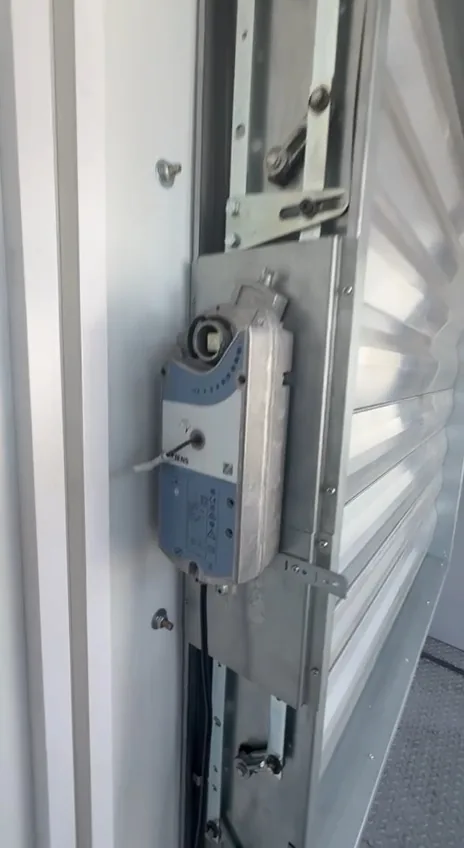

Моторизованная воздушная заслонка вентиляции БКТП — Моторизованная воздушная заслонка — элемент арктического исполнения

Отсеки и требования к ним

Отсек	Что внутри	Требования к корпусу
РУ высокого напряжения	Ячейки КРУ 6–10 кВ, кабельные вводы	Огнестойкая перегородка, блокировки доступа, кабельный приямок
Трансформаторный	Силовой трансформатор	Маслоприёмник, усиленный пол, максимальная вентиляция, монтажный проём
РУ низкого напряжения	Щиты 0,4 кВ, учёт	Обслуживаемый коридор, освещение, рабочая температура для аппаратуры

Что закладывается в корпус

✓
Маслоприёмник. Под маслонаполненный трансформатор — ёмкость на полный объём масла при разгерметизации; требование пожарной безопасности, а не опция
✓
Вентиляция под тепловыделение. Сечение решёток и схема продува считаются от мощности трансформатора
✓
Разделение отсеков. Огнестойкие перегородки и раздельные двери — обслуживание низкой стороны без доступа к высокой
✓
Закладные под контур заземления — на этапе изготовления, а не сверлением на площадке
✓
Антивандальное исполнение. Глухой корпус без окон, усиленные замки, отсутствие элементов для влезания
✓
Климат и снег. Кровля по снеговому району, эксплуатация от −45 °C
✓
Транспортировка единым блоком. Строповочные узлы и жёсткость рамы под подъём краном с установленным оборудованием

Электрооборудование: КРУ, щиты и трансформаторы от заводов-партнёров

Корпус изготавливает INTERMODULE. Электротехническую часть — ячейки КРУ и КСО, шкафы управления, щиты РУНН, автоматические выключатели и комплектующие — производят профильные заводы-партнёры под конкретный проект, а мы закупаем её, монтируем в корпус и сдаём подстанцию как одно изделие. Ниже — производство партнёра:

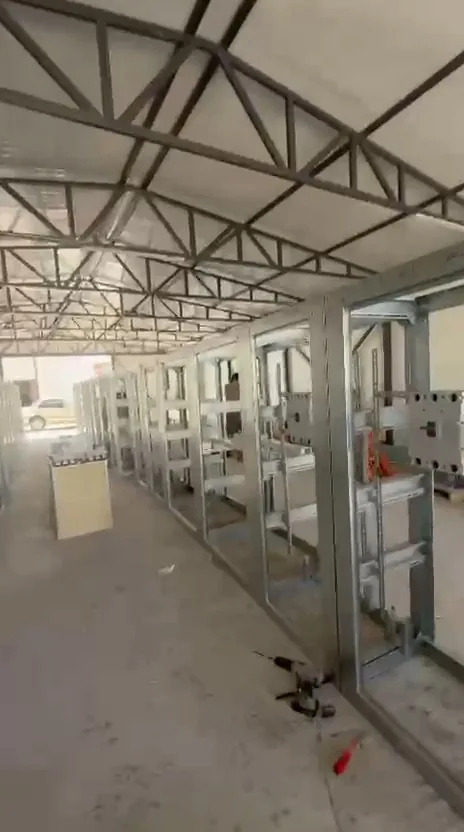

Каркасы распределительных шкафов на этапе сборки — производство партнёра — Каркасы распределительных шкафов на этапе сборки

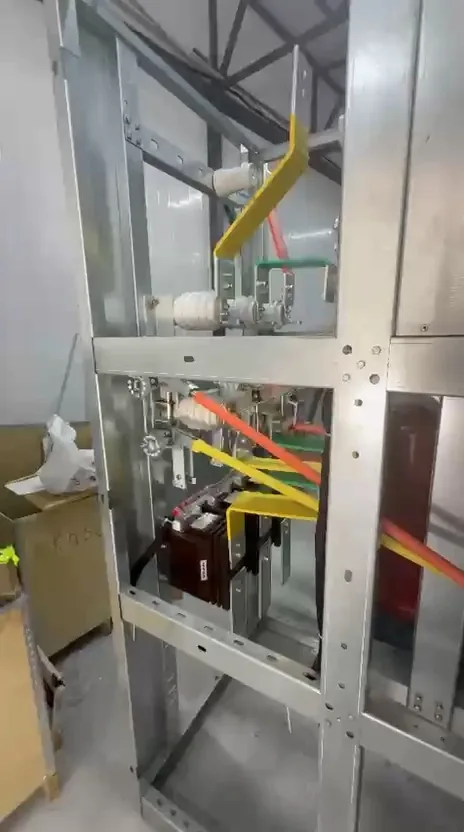

Шинные соединения и изоляторы внутри шкафа РУ — Шинные соединения и изоляторы внутри шкафа

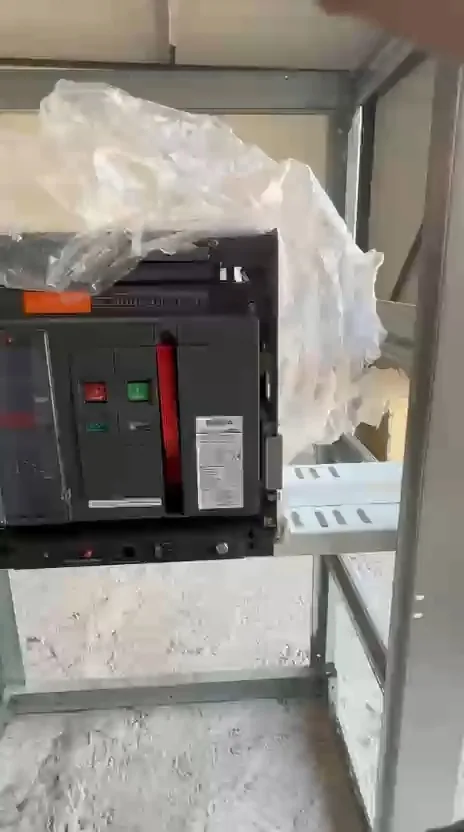

Воздушный автоматический выключатель в шкафу РУ — Воздушный автоматический выключатель

Что нужно для расчёта

✓Габаритные и нагрузочные чертежи трансформатора и ячеек — либо ссылка на типовой проект
✓Мощность трансформатора и тип: маслонаполненный требует маслоприёмника, сухой — нет
✓Однолинейная схема и зоны обслуживания — от них компоновка отсеков и число дверей
✓Регион установки: климатический и снеговой район, сейсмичность

✎

Заполните опросный лист по техническим зданиям — расчёт стоимости и срока за 1 рабочий день. Если оборудование ещё не выбрано, работаем от проектных габаритов.

Разобраться подробнее

Частые вопросы

Поставляете подстанцию целиком или только корпус? +

Целиком. Стандартная поставка — готовая к подключению подстанция: корпус нашего производства, ячейки КРУ и КСО, силовой трансформатор, щиты РУНН, релейная защита и учёт от профильных заводов-партнёров, смонтированные и испытанные у нас. Договор один, ответственность за комплекс — наша. Если оборудование уже закуплено заказчиком или поставляется по проекту, изготовим корпус и смонтируем в него оборудование заказчика.

Что вы изготавливаете: подстанцию целиком или корпус? +

Основа — корпус: отсеки РУ высокого и низкого напряжения, трансформаторный отсек, маслоприёмник, вентиляция, блокировки доступа. По стандартизированным чертежам выполняем и сборку изделия. Электрооборудование — трансформаторы, ячейки, релейную защиту — поставляет заказчик или партнёр-поставщик электрооборудования; схему подстанции определяет проектировщик.

Чем БКТП отличается от БМТП? +

БКТП — блочная комплектная трансформаторная подстанция в едином корпусе. БМТП — блочно-модульная: собирается из нескольких стыкуемых модулей, что позволяет разместить два трансформатора, расширенные РУ или коридор обслуживания. Для заказчика различие сводится к габаритам и составу оборудования — компоновку определяет проект.

Делаете ли вы корпуса под КРУН и ЯКНО? +

Да, металлокорпуса наружной установки под комплектные распределительные устройства (КРУН) и ячейки ЯКНО входят в направление: утеплённое или неутеплённое исполнение, обогрев, антивандальная защита. Корпус делается под габариты конкретных ячеек.

Сколько стоит корпус БКТП? +

Цена зависит от компоновки (один или два трансформатора), габаритов оборудования, класса исполнения и климатического района. По стандартизированным чертежам — быстрее и дешевле индивидуального проекта. Расчёт по опросному листу — за 1 рабочий день.
