Промышленные здания на стальном каркасе
Полнокомплектные промышленные здания на разборном стальном каркасе и сэндвич-панелях — вторая линейка INTERMODULE наряду с объёмно-модульными зданиями. Ремонтные базы для карьерной и тяжёлой техники, ЦРММ, мойки и пункты обслуживания, тёплые стоянки, пожарные депо, промышленные цеха — отдельно или в сочетании с модульными АБК, санитарными и лабораторными блоками.
Описание и применение
Промышленные здания на стальном каркасе — это не то же самое, что объёмно-модульные здания INTERMODULE. Здесь конструктив другой: разборный стальной каркас на болтовых соединениях (комбинации ЛМК/ЛСТК) с обшивкой сэндвич-панелями, рассчитанный по проекту под конкретный пролёт, нагрузки и назначение. Линейка выполняется через инженерно-производственную кооперацию с партнёром и ориентирована на промышленную инфраструктуру: ремонтные базы для техники, ЦРММ, мойки и пункты обслуживания, тёплые стоянки, пожарные депо, промышленные цеха. Та же каркасно-панельная система подходит и для задач без техники: производственный цех любого профиля, ангар или склад для хранения сельхозпродукции, техники и материалов, гараж, крытая площадка. Если нужна компактная перебазируемая коробка стандартного размера — это объёмно-модульные здания.
Большие пролёты
Кран-балка и подкрановые пути закладываются в проект, где это требуется технологией.
Комбинированные объекты
Стальной каркас цеха плюс модульные блоки АБК, санузлов, лаборатории или операторной.
Климатическое исполнение по проекту
Утепление сэндвич-панелями и инженерные системы подбираются под условия конкретной площадки.

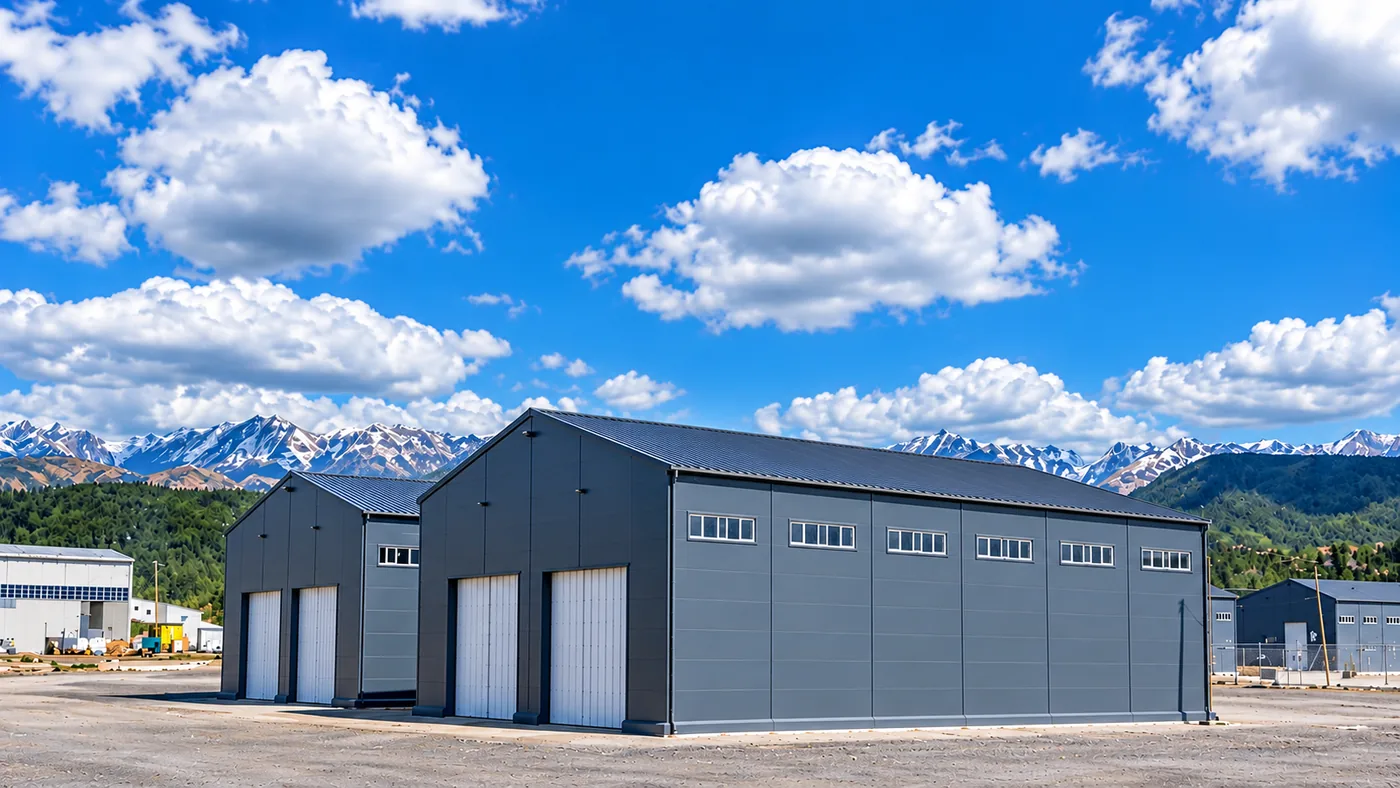

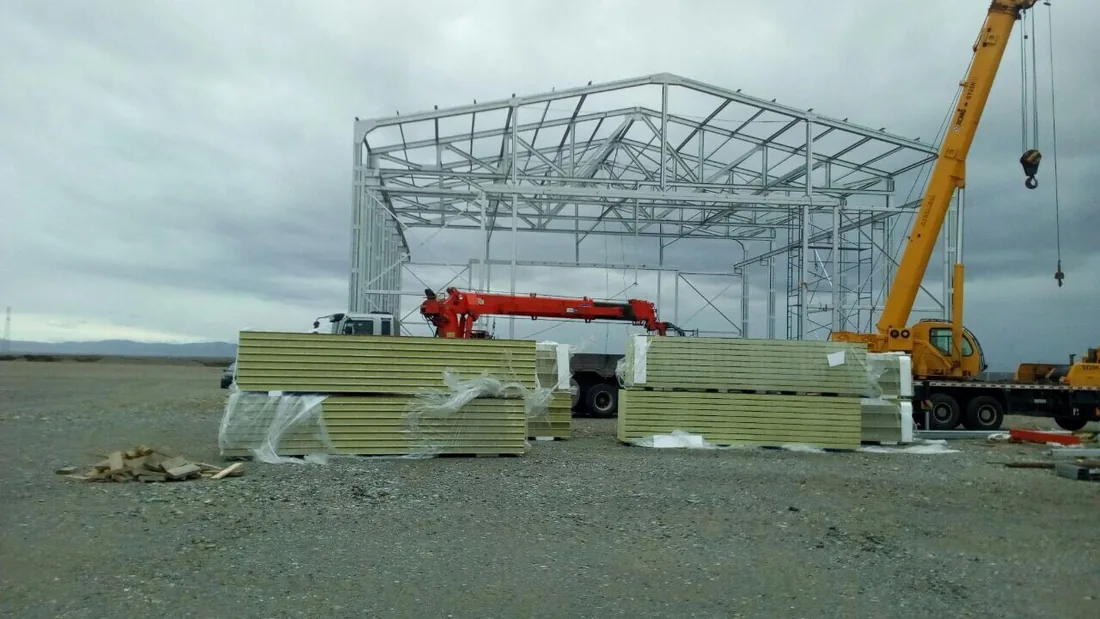

Фото: от монтажа каркаса до готового здания
Два разных конструктива у INTERMODULE
Здание на стальном каркасе и модульное здание — разные конструктивные системы под разные задачи. Обе относятся к быстровозводимым: обзор и сравнение — на странице быстровозводимых зданий.
| Объёмно-модульные здания | Промышленные здания на стальном каркасе | |
|---|---|---|
| Конструктив | Готовые блок-модули заводского изготовления на металлокаркасе | Разборный стальной каркас (болтовые соединения, ЛМК/ЛСТК) + сэндвич-панели |
| Когда выбирают | Компактные и вахтовые объекты, перебазируемые здания, комнатная планировка | Большие пролёты, ремонтные боксы и цеха, объекты с кран-балкой |
| Кто выполняет конструктив | INTERMODULE — стандартные и проектные исполнения | По проекту / КМ / КМД заказчика или партнёра-проектировщика |
| Где смотреть | Модульные здания | Эта страница |
Что мы поставляем
Приоритетное направление — инфраструктура для обслуживания техники и промышленного производства, где важна не площадь сама по себе, а работающий комплекс: доступ к оборудованию, кран-балка, крупные ворота, зоны обслуживания, технические жидкости, мойка и очистные сооружения, бытовые помещения персонала.
Ремонтные и обслуживающие базы для техники
Ремонтные боксы для карьерных самосвалов, бульдозеров и другой тяжёлой техники: посты технического обслуживания, зона слива и хранения технических жидкостей, доступ кран-балкой для съёма узлов и агрегатов.
Центральные ремонтно-механические мастерские (ЦРММ)
Комбинированные объекты с несколькими зонами: техобслуживание и ремонт, сварочный участок, шиномонтаж, агрегатный и механический участки, мойка, бытовые и служебные помещения — по проекту под состав парка техники.
Мойки и пункты обслуживания техники
Крупноузловая мойка тяжёлой техники с системой оборотного водоснабжения и очистных сооружений, совмещённая с постами обслуживания. Примеры компоновок: моечный комплекс для карьерных самосвалов 18 × 24 м с технологическим пристроем 6 × 18 м (отстойники, насосы, фильтрация, подогрев и хранение воды); СТО с постом автомойки для грузового транспорта 24 × 28 м; тёплая грузовая мойка 15 × 21 м для круглогодичной работы.
Тёплые стоянки и пожарные депо
Отапливаемые здания для хранения и обслуживания техники и спецтранспорта в холодный период, включая депо пожарной техники с воротами под выезд. Примеры компоновок: пожарное депо на 2 автомобиля 12,5 × 17,4 м с помещениями дежурной смены; стоянка пожарной техники 10 × 15 м; тёплая стоянка на 10 автомобилей 12 × 60 м с индивидуальными въездами и маневровой площадкой.
Производственные цеха, ангары и склады
Производственные цеха любого профиля, ангары и склады для хранения сельхозпродукции, техники и материалов — здания с большими пролётами без внутренних колонн, где по проекту предусматриваются кран-балка или подкрановые пути. Смотрите также производственные модули — если задаче подходит объёмно-модульная компоновка меньшего масштаба.
Комбинированные объекты
Большепролётный стальной цех или ремонтный бокс часто дополняется модульными блоками: административно-бытовые помещения, санузлы, операторные, лаборатории. Здесь совмещаются обе конструктивные системы INTERMODULE в одном проекте.
Конструктивная система
| Параметр | Значение |
|---|---|
| Каркас | Разборный стальной каркас, болтовые соединения, комбинации ЛМК/ЛСТК |
| Ограждающие конструкции | Сэндвич-панели (стены и кровля) |
| Кран-балка / подкрановые пути | Предусматриваются по проекту, где требуется технологией |
| Ворота, окна, световые фонари | По проекту, под габариты техники и требования по естественному освещению |
| Пол | Полимерное покрытие — по проекту |
| Инженерные системы | Освещение (в т.ч. светодиодное), инфракрасный обогрев, вентиляция, системы безопасности — по проекту |
| Температура эксплуатации | По проекту, под климатические условия площадки |
Срок службы и гарантия для этой линейки определяются условиями конкретного договора и применяемыми материалами — единых цифр для всех проектов нет.

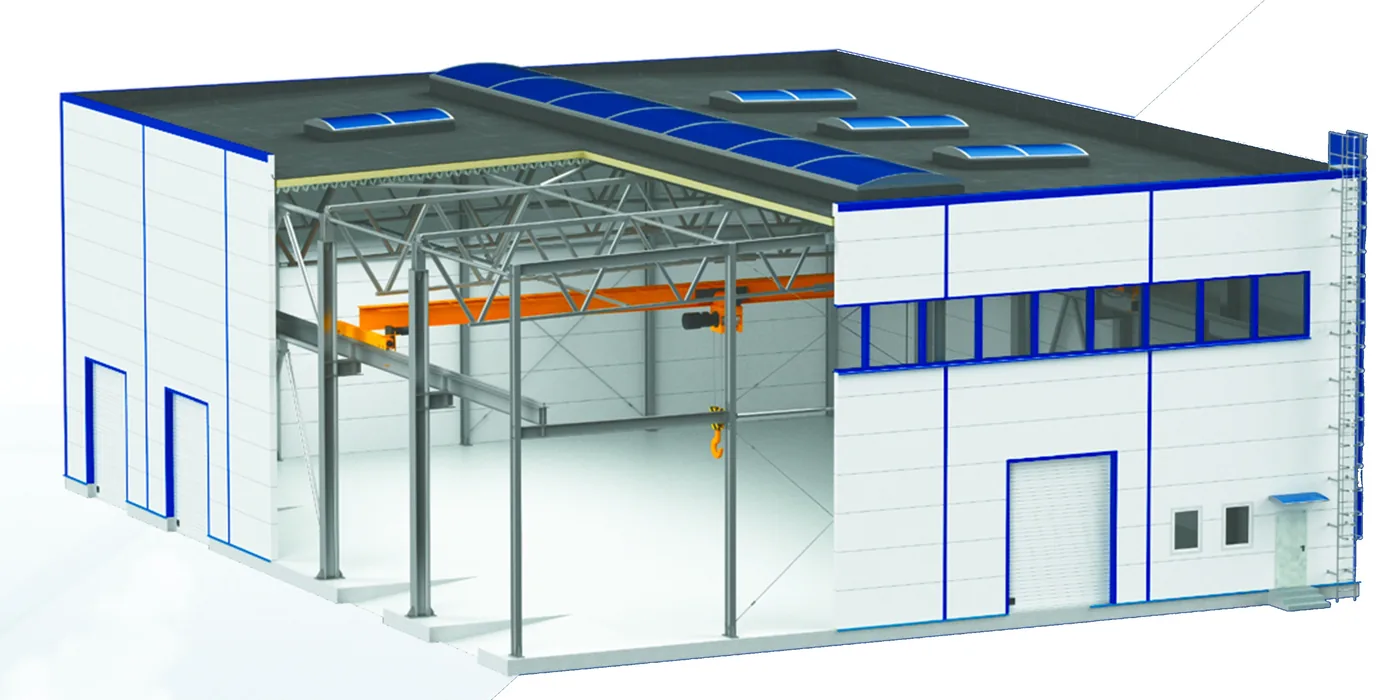

Из чего состоит полнокомплектное здание
Полнокомплектное промышленное здание объединяет три части: строительные конструкции, инженерные сети и технологическое оснащение. Каркас, панели и инженерные системы увязываются до изготовления — поэтому на монтаже не встречаются несовместимые решения, а на площадке остаётся сборка, а не подгонка.
Сборно-разборный стальной каркас
Колонны, фермы, прогоны и связи из ЛМК и ЛСТК на болтовых соединениях. Стойки с опорными плитами, двутавровые, швеллерные и гнутые элементы, соединительные пластины и фасонные детали изготавливаются на заводе по документации КМ/КМД: геометрия, отверстия, маркировка и допуски заданы до отгрузки. Снеговые, ветровые, сейсмические и крановые нагрузки и антикоррозионная защита назначаются по расчёту для площадки.
Узлы, рассчитанные под нагрузку
Болтовые соединения ферменных раскосов, крепление торцевых и центральных ферм к колоннам, опоры подкрановых путей, кровельные прогоны и анкерное соединение колонны с фундаментом. Кровельные и эксплуатационные нагрузки передаются через фермы на колонны и далее на фундамент; связи обеспечивают пространственную работу каркаса. Болтовые группы, опорные плиты и анкеровка уточняются в рабочей документации.
Оболочка: сэндвич-панели, кровля, ворота
Стены и кровля из сэндвич-панелей с минеральной ватой; толщина панели, замок и покрытие подбираются по климату и назначению. Ворота под габарит техники и интенсивность работы (в примерах ремонтных боксов — 8 × 11 м), двери и окна для доступа персонала, эвакуации и естественного освещения. Цвет здания — по согласованию, в том числе фирменные RAL 5002 и RAL 3020.
Инженерия и крановое хозяйство
Отопление по теплотехническому расчёту, вентиляция с локальными вытяжками, рабочее и аварийное освещение, водооборот и очистка технологической воды для моек, пожарная сигнализация, оповещение и видеонаблюдение, кран-балки, подкрановые пути и краны под расчётные нагрузки. Состав оборудования и границы поставки фиксируются в техническом задании и спецификации.
Как идёт реализация
- Основание — изыскания, проект и подготовка фундаментов; анкеры и монтажная схема увязываются с грунтами и оборудованием.
- Каркас — колонны, фермы, связи и болтовые узлы из элементов заводской готовности.
- Оболочка — сэндвич-панели, кровля, ворота и проёмы.
- Оснащение — инженерные системы, технологическое оборудование, проверка систем и документация на поставку.
Технические параметры и иллюстрации — примеры из каталога партнёрского завода металлоконструкций; применение и параметры подтверждаются проектом.
Референсные конфигурации
Примеры конфигураций — из каталога партнёрского завода металлоконструкций; это не выполненные объекты INTERMODULE, а ориентир по составу и габаритам. Не универсальная спецификация: каждый объект считается индивидуально по техническому заданию.
| Объект | Размеры | Ворота | Кран-балка |
|---|---|---|---|
| Ремонтный бокс, 2 поста ТО + узел ГСМ + пристроенный АБК | 18,5 × 42 м, чистая высота 9,5–12,5 м | 8 × 11 м | 3,2 т |
| Ремонтный бокс | 24 × 25 м, чистая высота 9,5–12,5 м | 8 × 11 м | 3,2 т |
| Ремонтный бокс, несколько зон обслуживания | 36 × 36 м | по проекту | по проекту |
| ЦРММ: ТО и ремонт, сварка, шиномонтаж, агрегатный и механический участки, мойка, быт. помещения | 43 × 110 м, чистая высота 19,5 м | по проекту | по проекту |
| Мойка карьерной техники: моечный зал, пост оператора, водооборот и очистка | 18 × 24 м + технологический пристрой 6 × 18 м | 8 × 11 м | — |
| СТО с постом автомойки для грузового транспорта | 24 × 28 м, чистая высота 9 м | 5 × 5 м | на участке ТО |
| Тёплая мойка грузовых автомобилей | 15 × 21 м, чистая высота 6,5 м | 4,2 × 4,2 м | — |
| Пожарное депо на 2 автомобиля с бытовыми помещениями | 12,5 × 17,4 м, чистая высота 6,5 м | по проекту | — |
| Тёплая стоянка на 10 автомобилей | 12 × 60 м | 4,2 × 4,2 м | — |
Габариты примеров помогают сформировать исходное задание. Для расчёта нужны: тип и габариты техники, число постов, перечень операций, крановые нагрузки, площадка и климат, доступные сети.
Как устроена поставка
Инженерное сопровождение проекта, изготовление металлоконструкций и сэндвич-панелей, комплектация, логистика, монтаж и пусконаладка — по проектной документации заказчика или партнёра-проектировщика. INTERMODULE выступает коммерческим окном и интегратором поставки: конструктив выполняется по переданным заказчиком КМ/КМД либо разрабатывается партнёрской проектной организацией в рамках комплексного договора. Мы не заявляем собственное проектирование несущих конструкций этой линейки.
Рынок сегодня
Спрос на такую инфраструктуру растёт вместе с инвестициями в обслуживание тяжёлой техники в горнодобыче и промышленности. Ниже — независимые отраслевые примеры для понимания масштаба, а не проекты INTERMODULE.
- На производственной площадке АО «Качары руда» (ERG) представители Eurasian Machinery запустили второй ремонтный бокс для карьерных самосвалов Hitachi площадью более 2 000 м²: одновременное обслуживание трёх самосвалов EH4000 (220 т), диагностика, капремонт, замена узлов, отдельная мойка, козловой кран 20 т, система распределения технических жидкостей, очистные сооружения. Источник: gov.kz.
- В Астане «Komek Machinery Kazakhstan» реализует проект Komatsu Component Rebuild Center — центр восстановления узлов строительной и горной техники. Источник: invest.gov.kz.
Оба примера приводятся как контекст спроса на сегмент, а не как выполненные INTERMODULE объекты.
Доставка и монтаж по городам Казахстана
Завод находится под Астаной, поэтому по столице и Акмолинской области монтаж начинается быстрее всего. В остальные регионы конструкции везём в заводской готовности и собираем на месте своей бригадой — качество от расстояния не зависит, меняется только логистика.
Астана
Завод в Акмолинской области, рядом со столицей — здесь самое короткое логистическое плечо.
Алматы
Доставка и монтаж по проекту. Требования региона (в т.ч. сейсмика) учитываются на этапе технического задания.
Шымкент
Доставка и монтаж по проекту — сроки и логистика рассчитываются после технического задания.
Также работаем в городах Атырау, Актау, Актобе, Караганда, Павлодар, Костанай, Усть-Каменогорск, Кызылорда и Тараз, а также на удалённых промышленных объектах — логистика и сроки рассчитываются индивидуально.
Для жилых зданий, общежитий и коммерческих объектов (магазины, кафе, автосервисы) на объёмно-модульной основе — смотрите общежития, вахтовые городки и модульные здания.
