自有工厂 · 阿克莫拉州 Zhibek Zholy 村

INTERMODULE 生产基地

我们不转卖模块，而是自己生产：从一卷镀锌钢板到工地上的成品箱房。下面展示车间的真实状态，没有摆拍。

3 500 m²

车间面积

1 200

台模块/年

2012

投产年份

28

名团队成员

一个模块是怎样诞生的

六道工序，各在车间的一个跨间。工序之间有质检验收，缺陷不会流到下一站。

1

钢材与型钢

骨架从一卷镀锌钢板开始。冷弯生产线把它变成梁、立柱、角钢和龙骨：是冷弯镀锌型钢，不是刷漆的黑管。

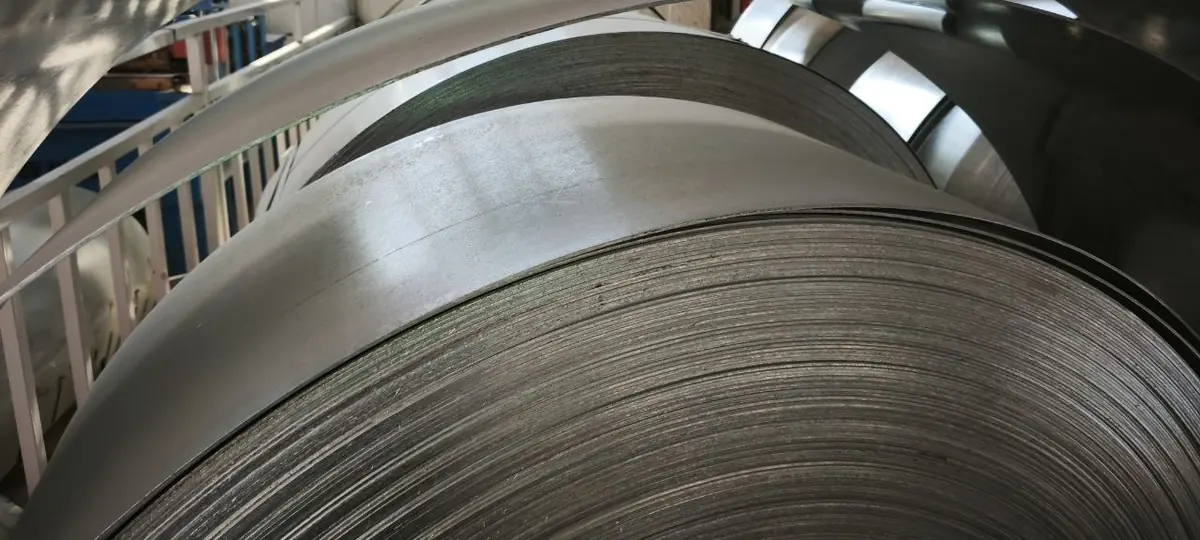

冷弯生产线上的镀锌钢卷 — 镀锌钢卷

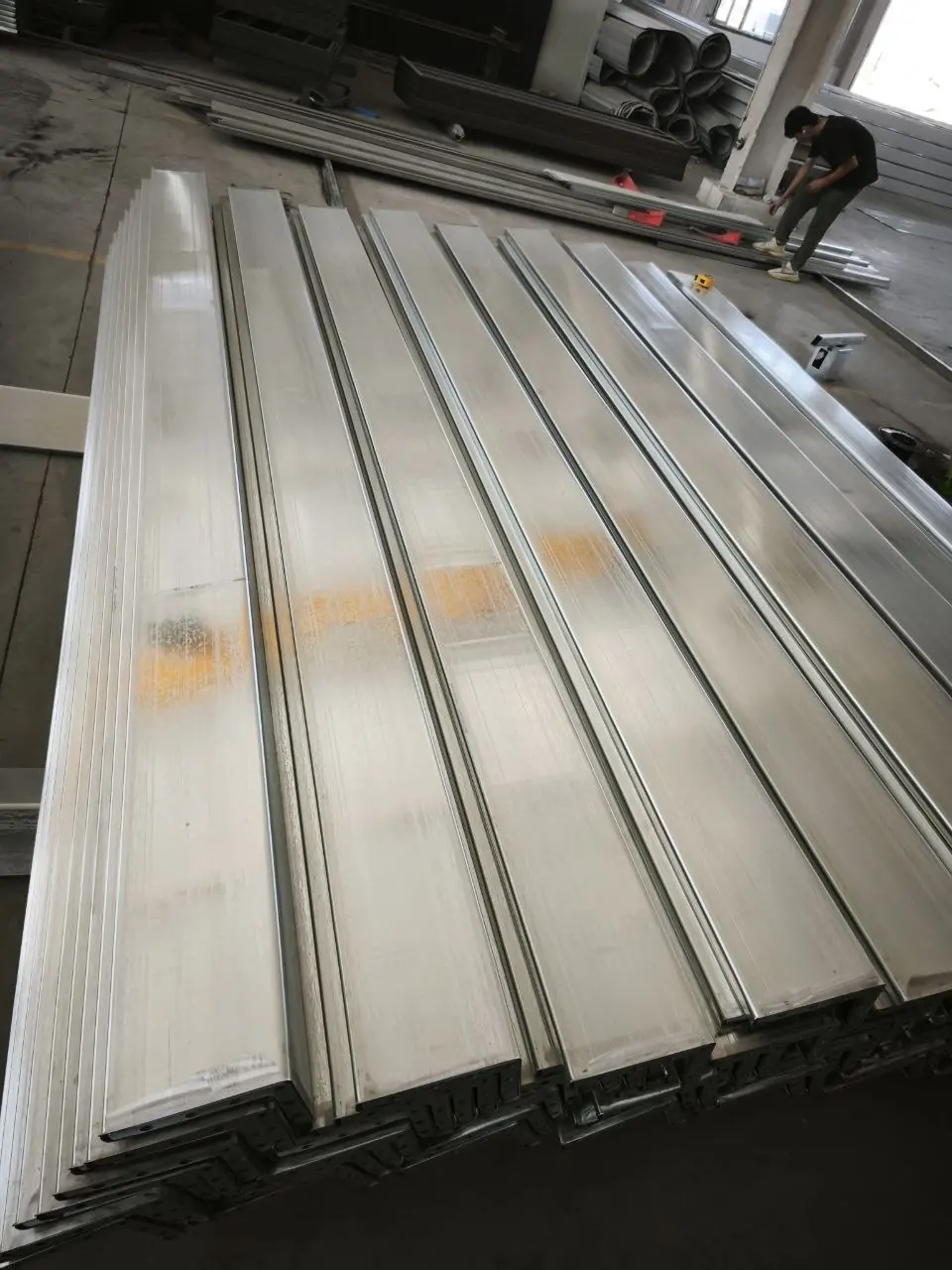

梁用冷弯镀锌型钢 — 下线的型钢

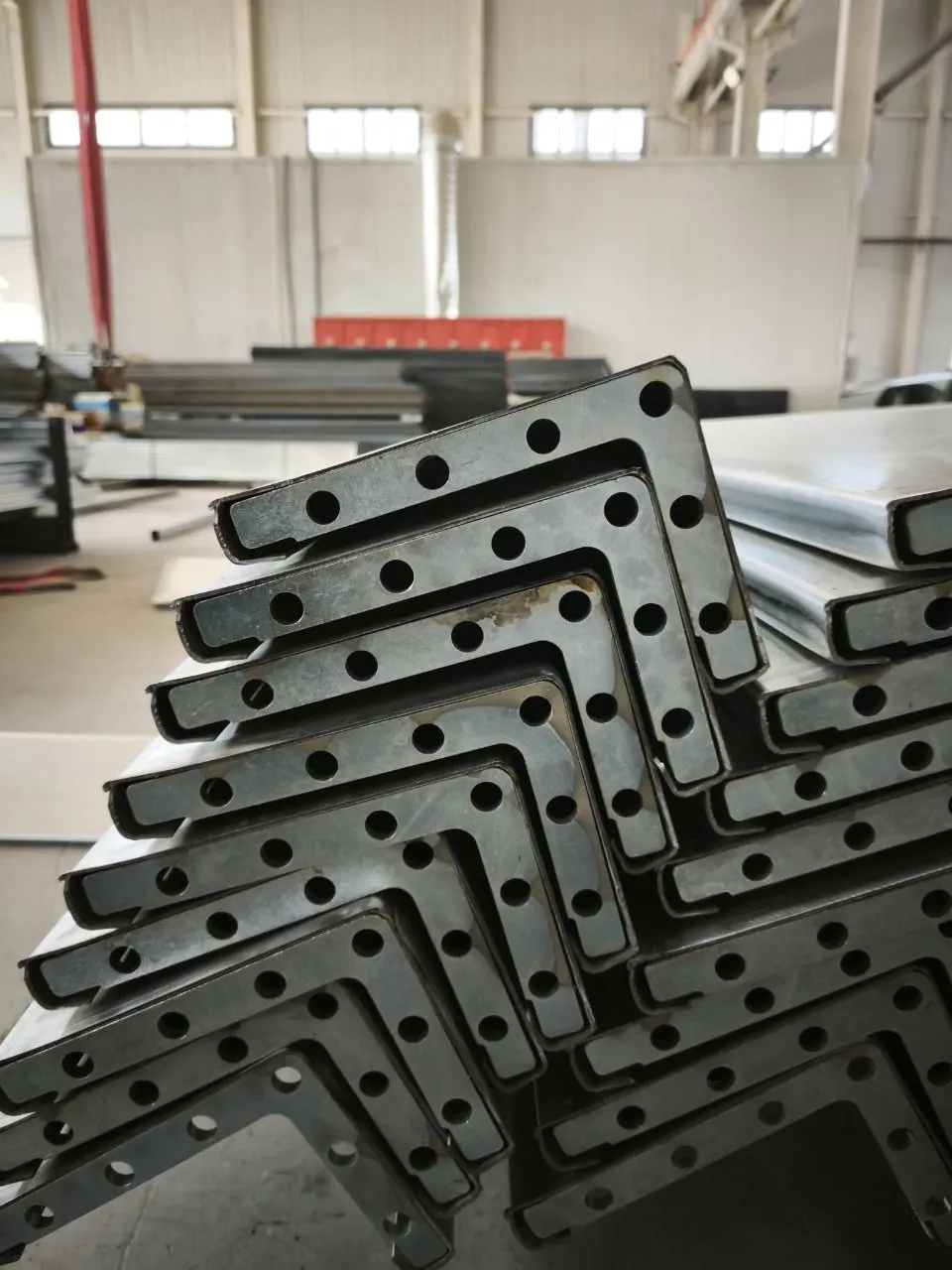

冲孔镀锌角钢 — 冲孔角钢

2

板材下料

板材在剪板机和等离子切割台上下料，在数控折弯机上折弯。尺寸由程序给定，各批次零件完全一致。

板材剪板机 — 剪板机

等离子切割台 — 等离子切割

数控折弯机 — 折弯机

3

在胎具上组装框架

地板和屋面框架在胎具上组装：角件按样板定位，斜撑和立柱通过工厂预留孔螺栓连接。因此模块在现场拼接无需修配。

在胎具上组装箱房框架 — 胎具上的框架

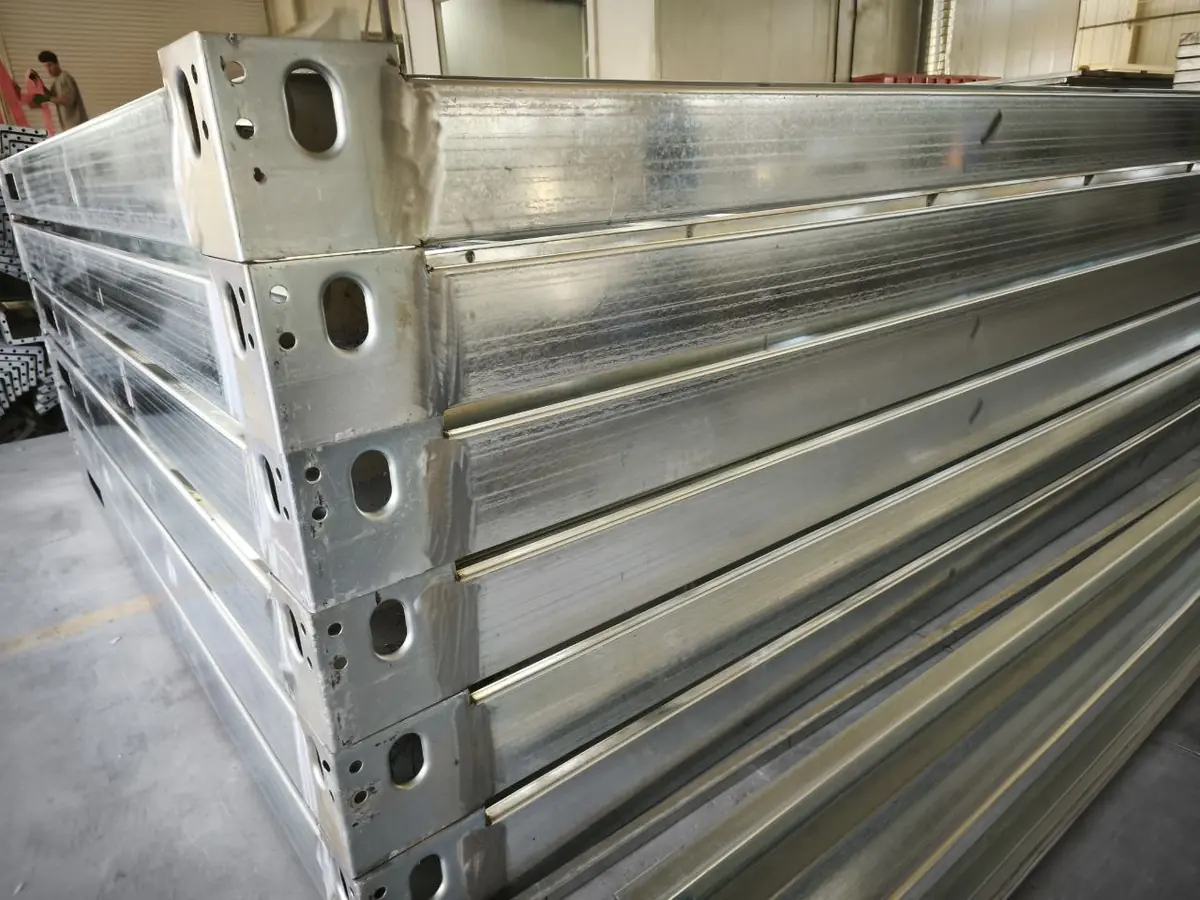

框架角部节点 — 角部节点

带烟尘抽排的焊接工位 — 焊接工位

4

热浸镀锌角件

吊装和与相邻模块拼接时，角件承受整个模块的重量，是受力最大、最易磨损的部件。因此角件和立柱连接节点采用热浸镀锌，而不只是镀锌板。

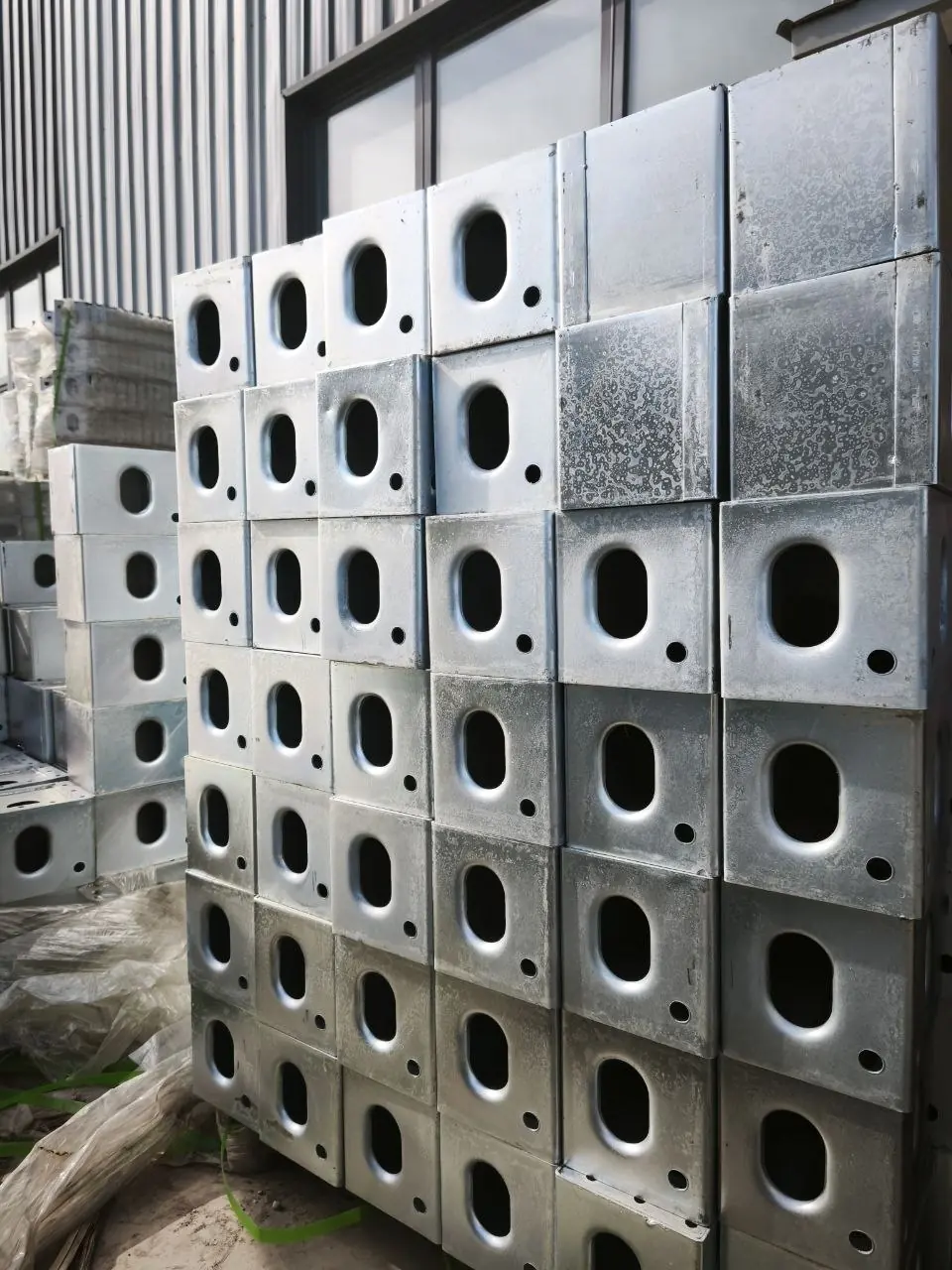

工厂料场的热浸镀锌角件 — 库存角件

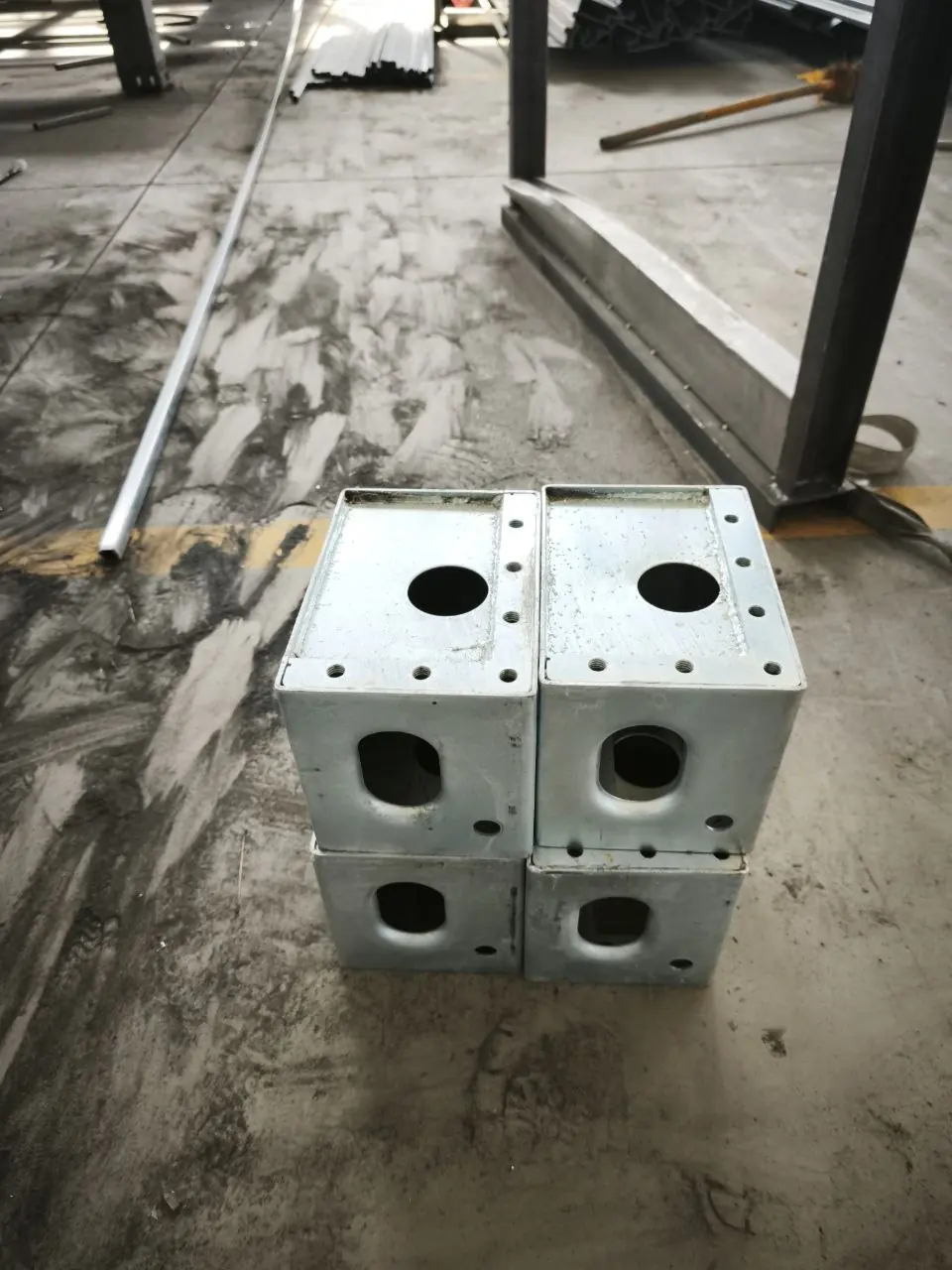

带螺纹孔的角件 — 模块拉结螺纹孔

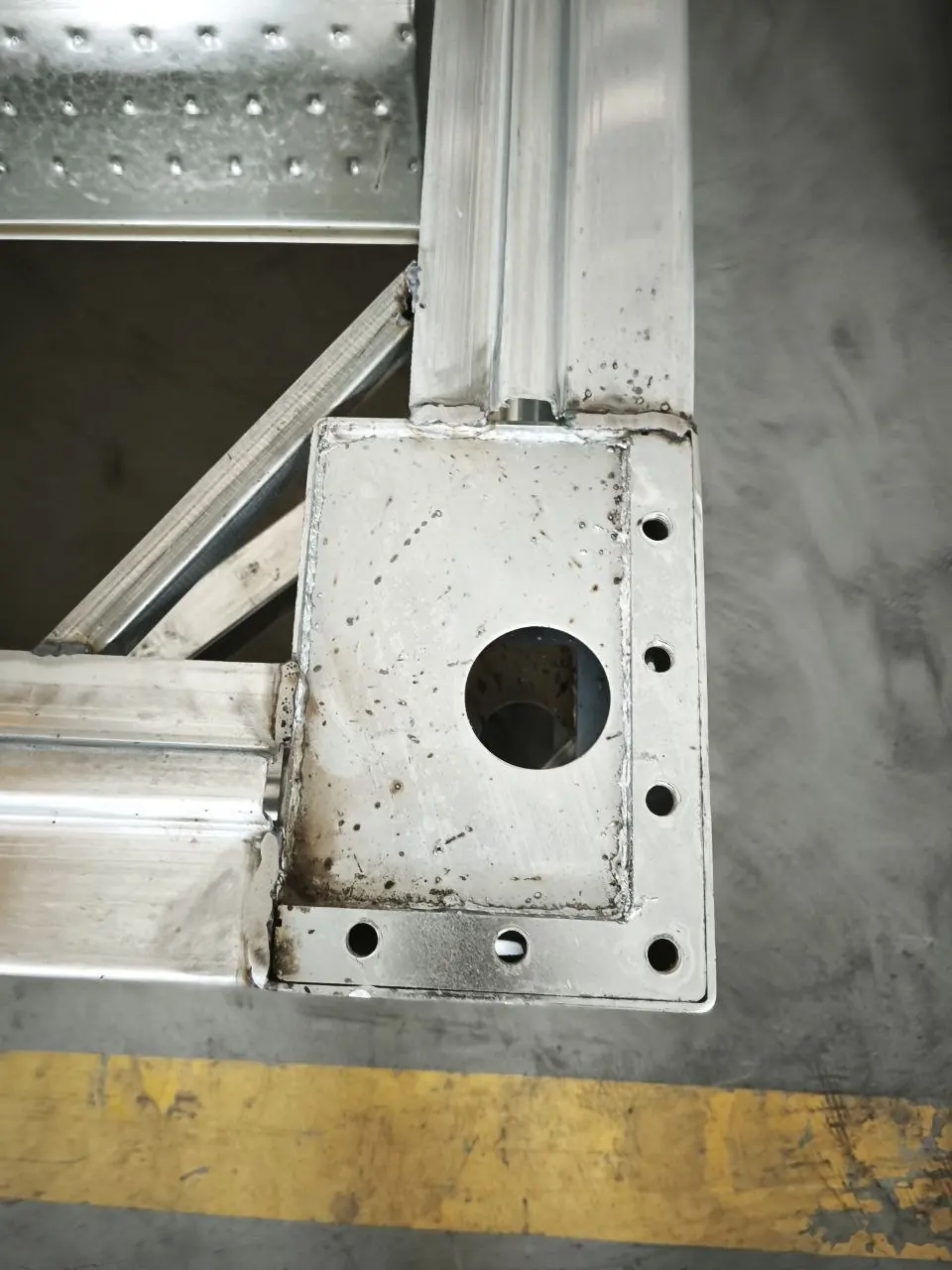

立柱与框架连接节点 — 立柱节点

5

喷漆、保温、墙板

框架外轮廓喷涂 RAL 颜色，内部龙骨保持镀锌。框架内铺隔汽膜和岩棉，然后是夹芯板墙体、门窗和带工业插座的电气。

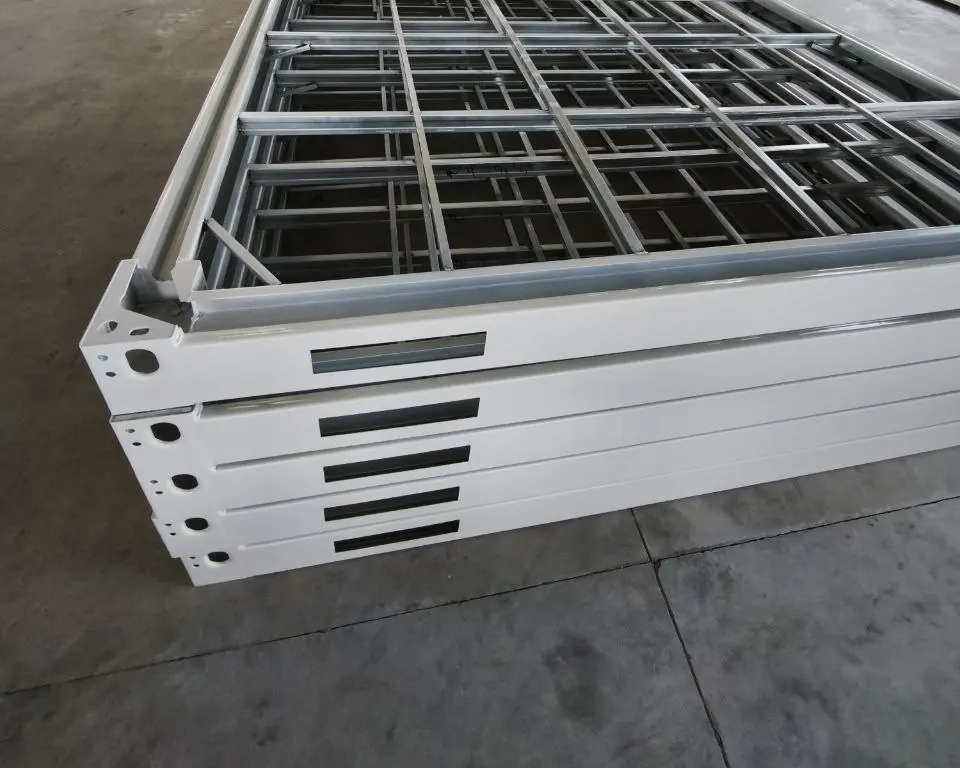

堆放的喷漆屋面框架 — 喷漆后的框架

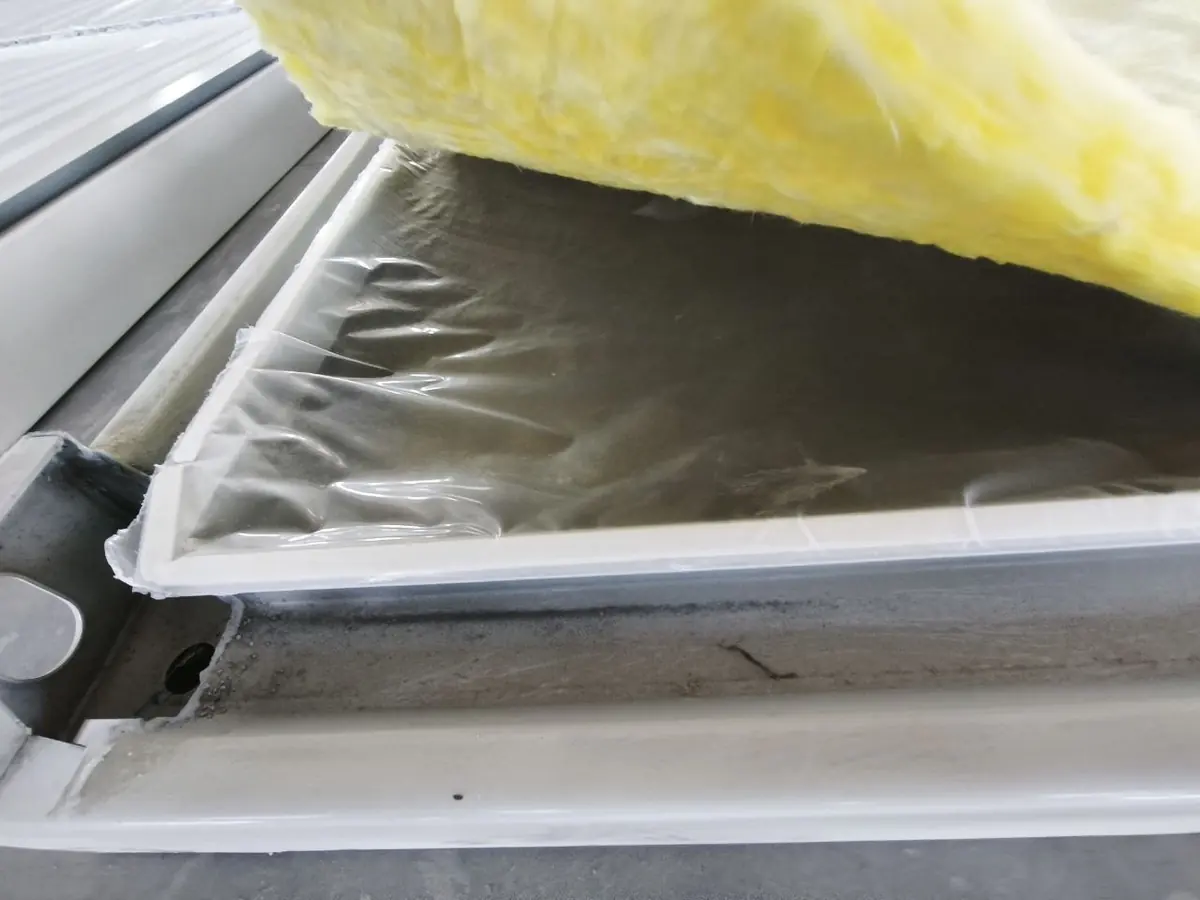

在地板框架内铺设保温材料 — 地板保温

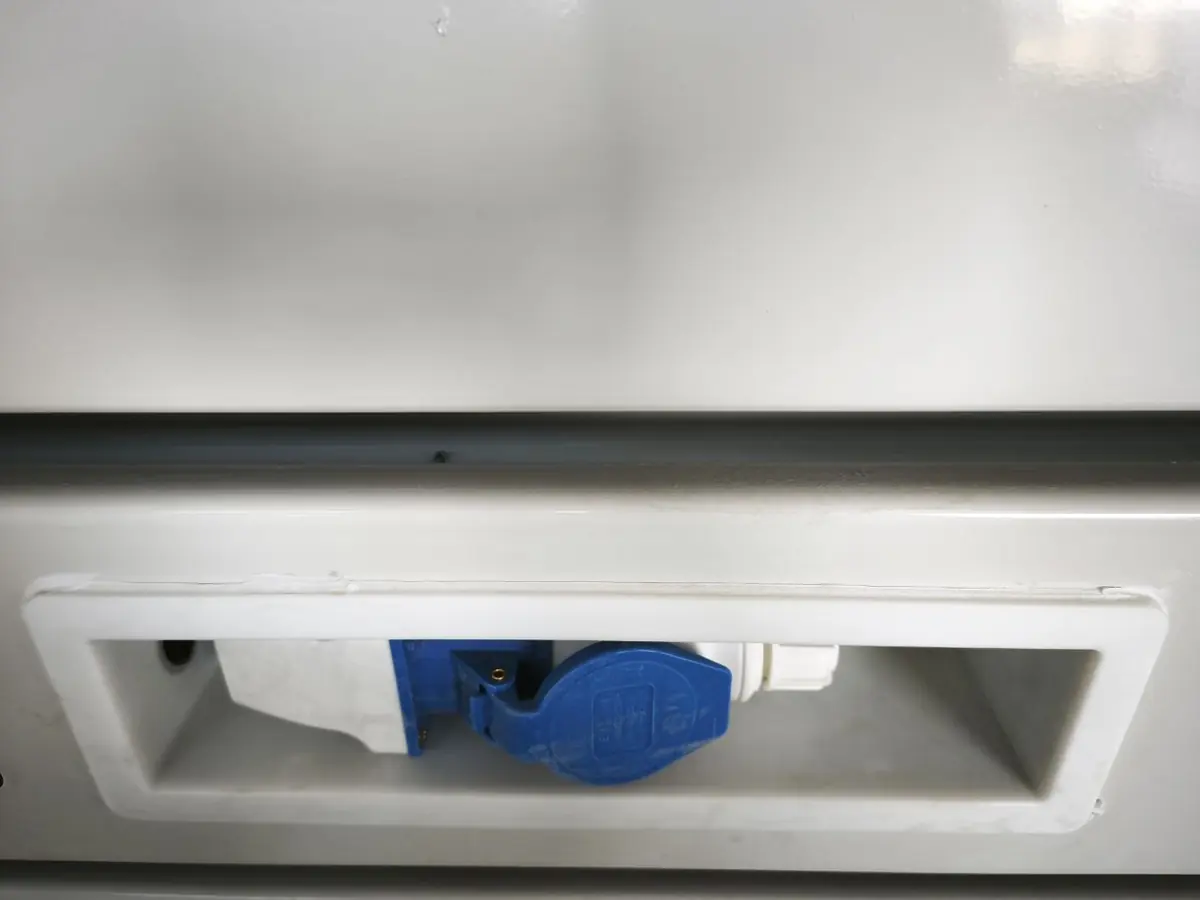

工业电源插座 — 电源引入

6

模块总装与发运

成品模块经过质检：几何尺寸、焊缝、带载电气、水密性。整体发运或以运输包发运：一辆卡车可装四个拆解模块。

车间内组装箱房 — 车间总装

工厂料场的成品箱房 — 成品模块

吊装运输包 — 运输包发运

骨架为什么不生锈

整个承重骨架为镀锌型钢，角件和连接节点为热浸镀锌。油漆下没有黑钢：模块经历运输、搬迁和潮湿场地，焊缝处不会出现锈迹。这正是我们的模块与黑管焊接的「市场活动房」的区别。

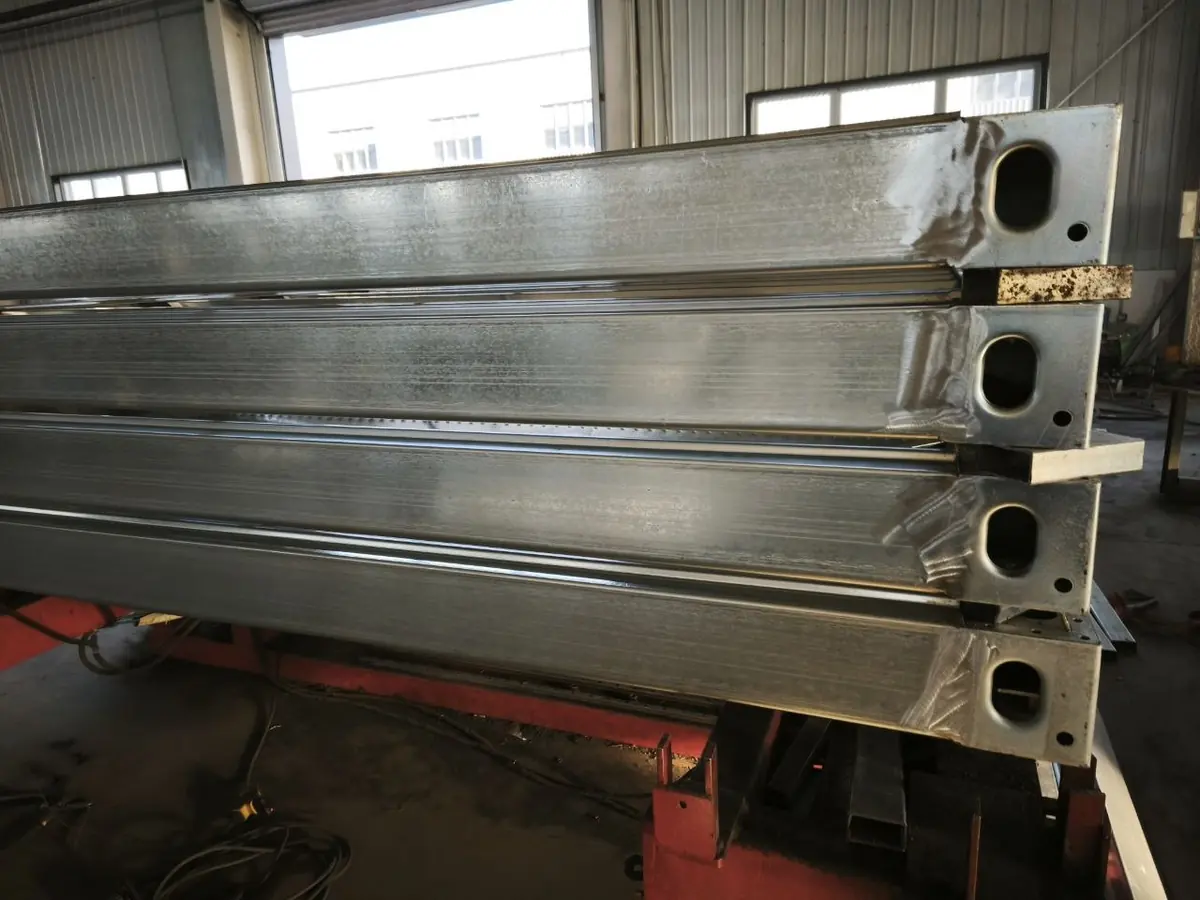

工厂料场的热浸镀锌角件

车间设备

✓
数控剪板机和折弯机
✓
等离子切割台
✓
镀锌钢板冷弯生产线
✓
框架组装胎具
✓
带烟尘抽排的半自动焊机
✓
桥式起重机和运输包场地
✓
防腐处理与喷漆区
✓
每道工序的质检验收

客户随模块获得什么

✓
产品合格证和 ST RK 2302-2013 符合性证书
✓
整机 12 个月质保：骨架、焊缝、屋面、门窗、装修、电气
✓
吊装示意图和安装说明
✓
设计使用温度 −45…+45 °C
✓
可到工厂参观自己订单的生产过程

车间更多实拍

库存与待组装的镀锌型钢、屋面节点、保温、电气。摄于车间和工厂料场。

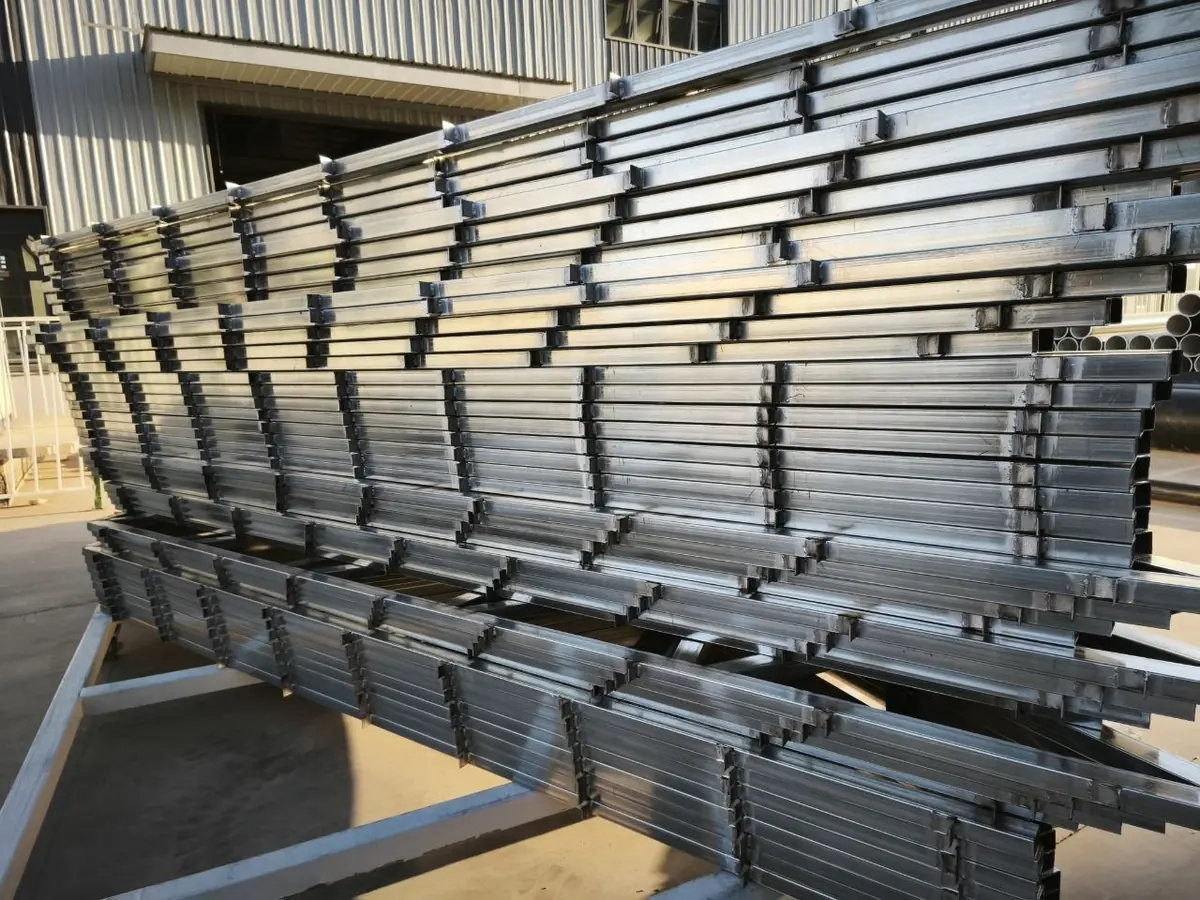

工厂料场堆放的镀锌型钢 — 料场的镀锌型钢

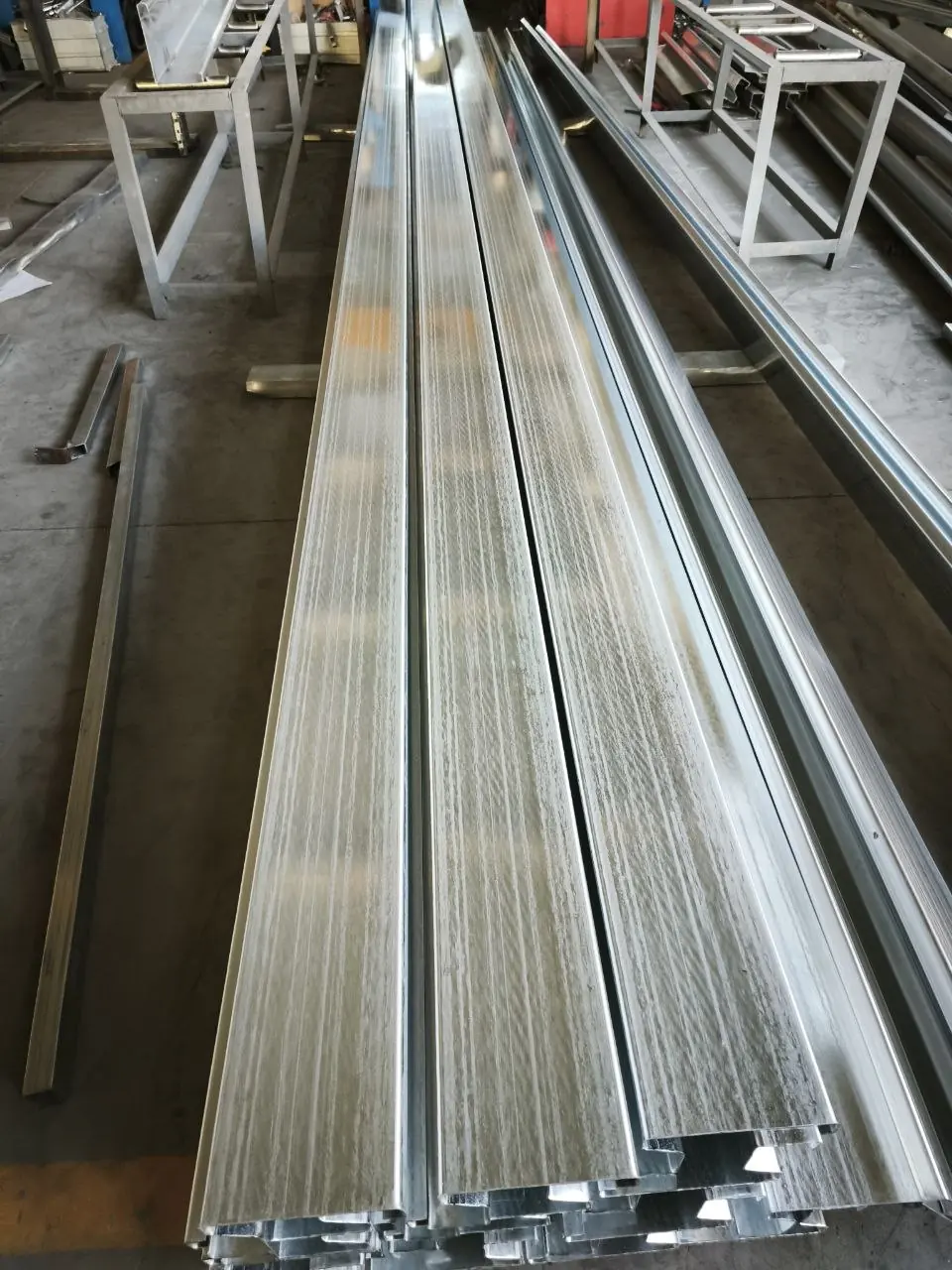

十二米梁用镀锌型钢 — 十二米模块用型钢

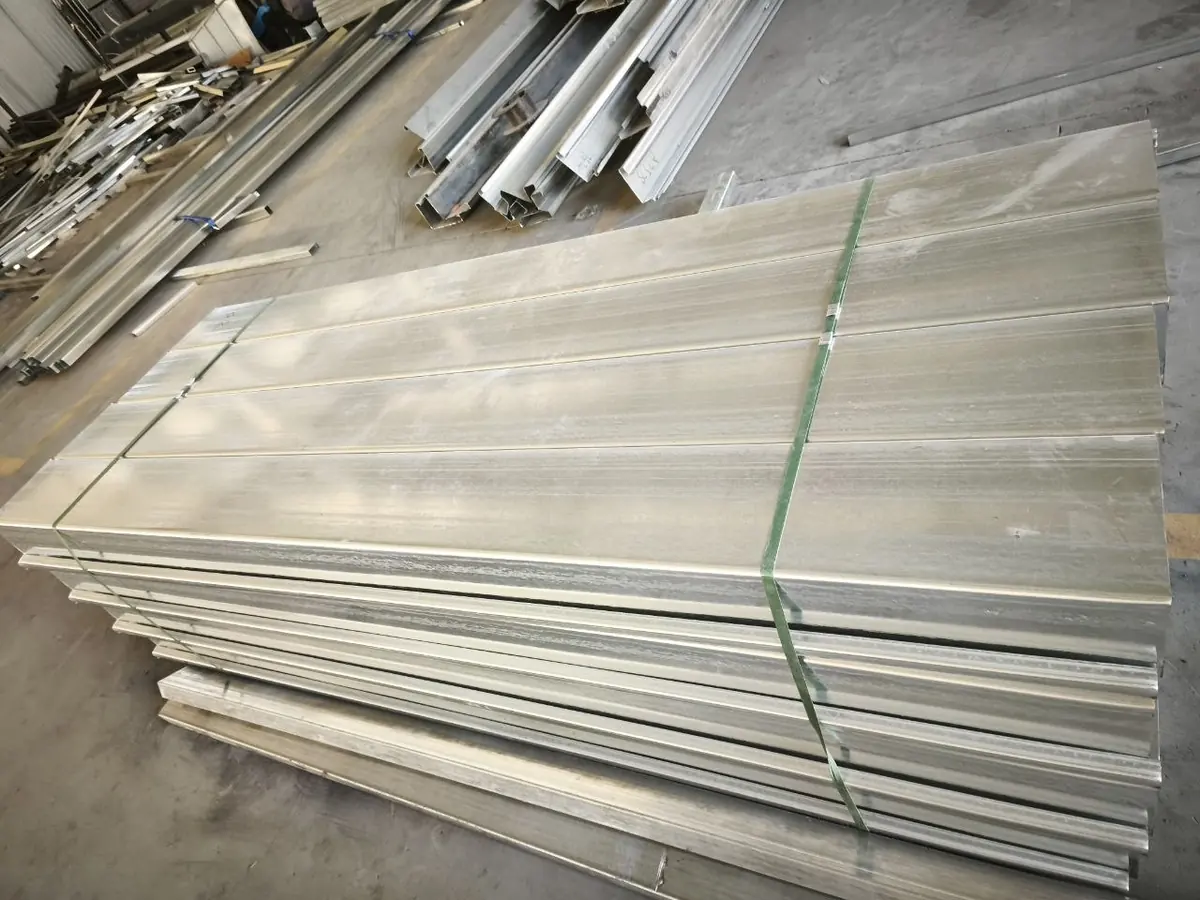

按尺寸下料并捆扎待组装的镀锌型钢 — 按尺寸下料的型钢：待组装

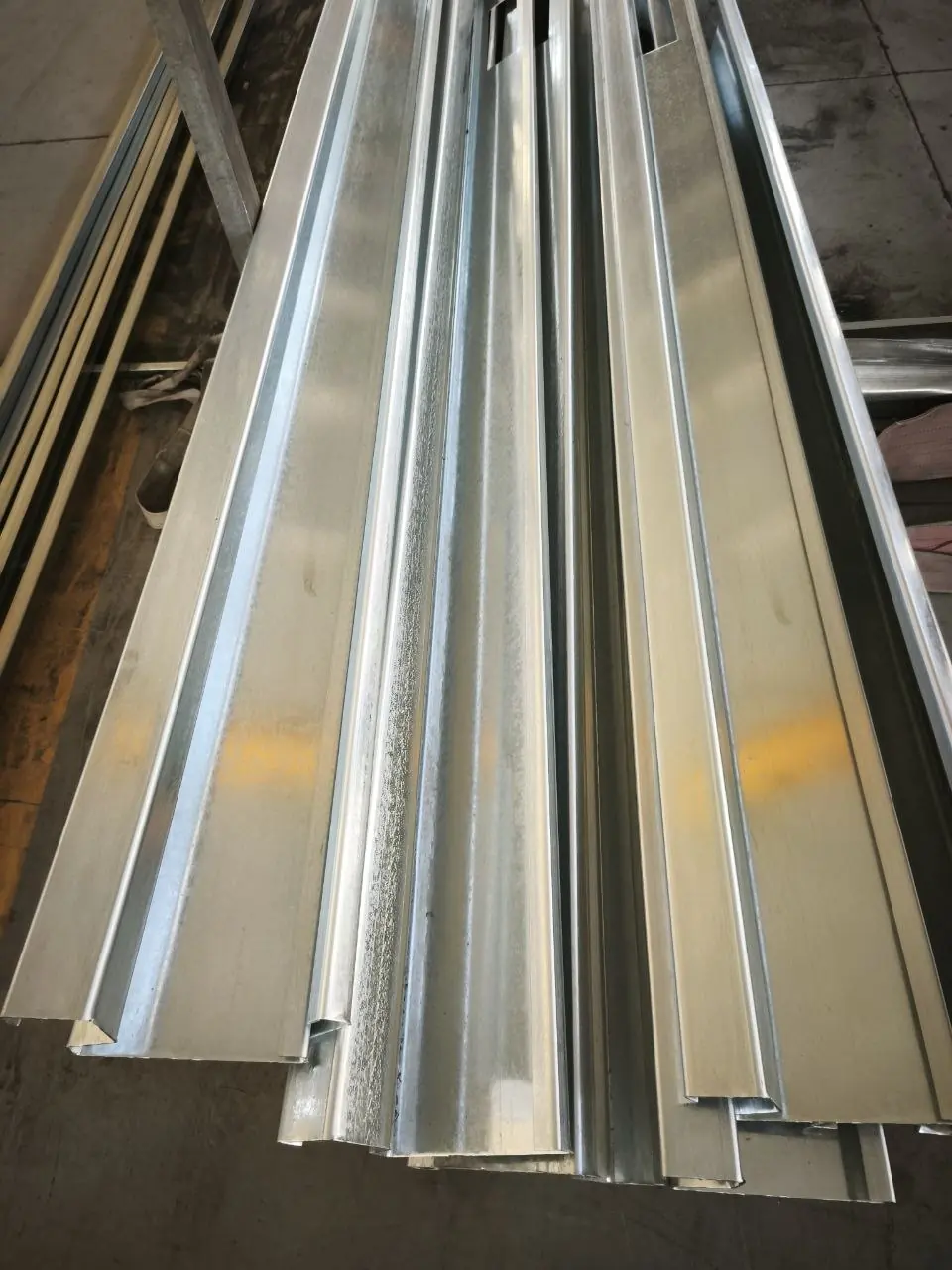

镀锌型钢特写 — 型钢特写：锌层均匀无流挂

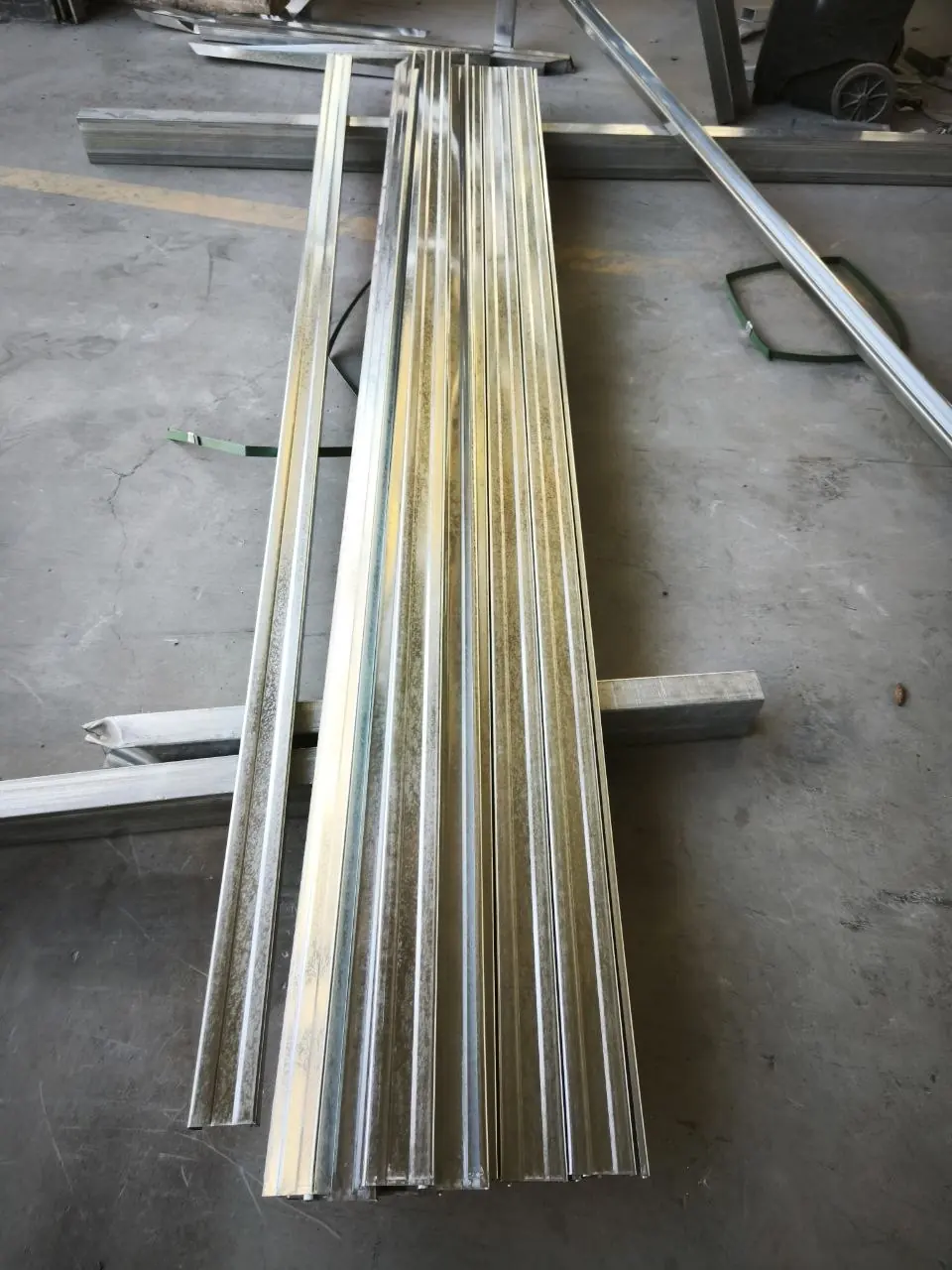

车间垫木上的镀锌型钢 — 装配前的型钢

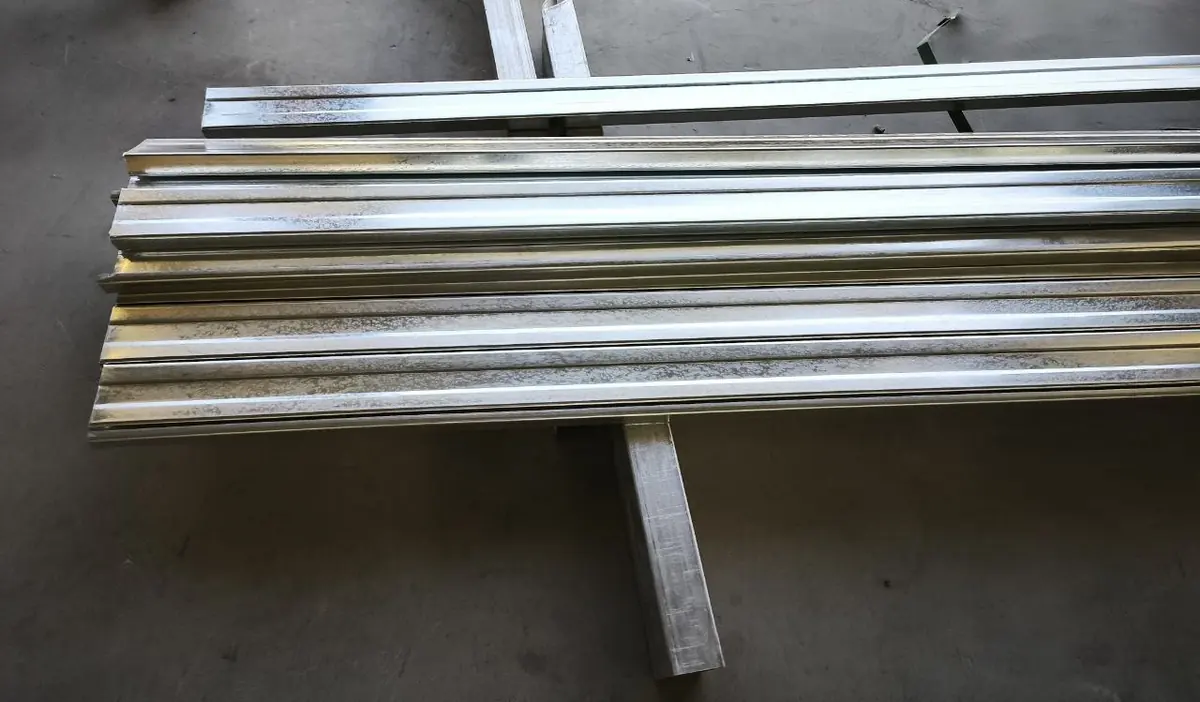

垫木上的镀锌型钢立柱 — 框架装配前的立柱

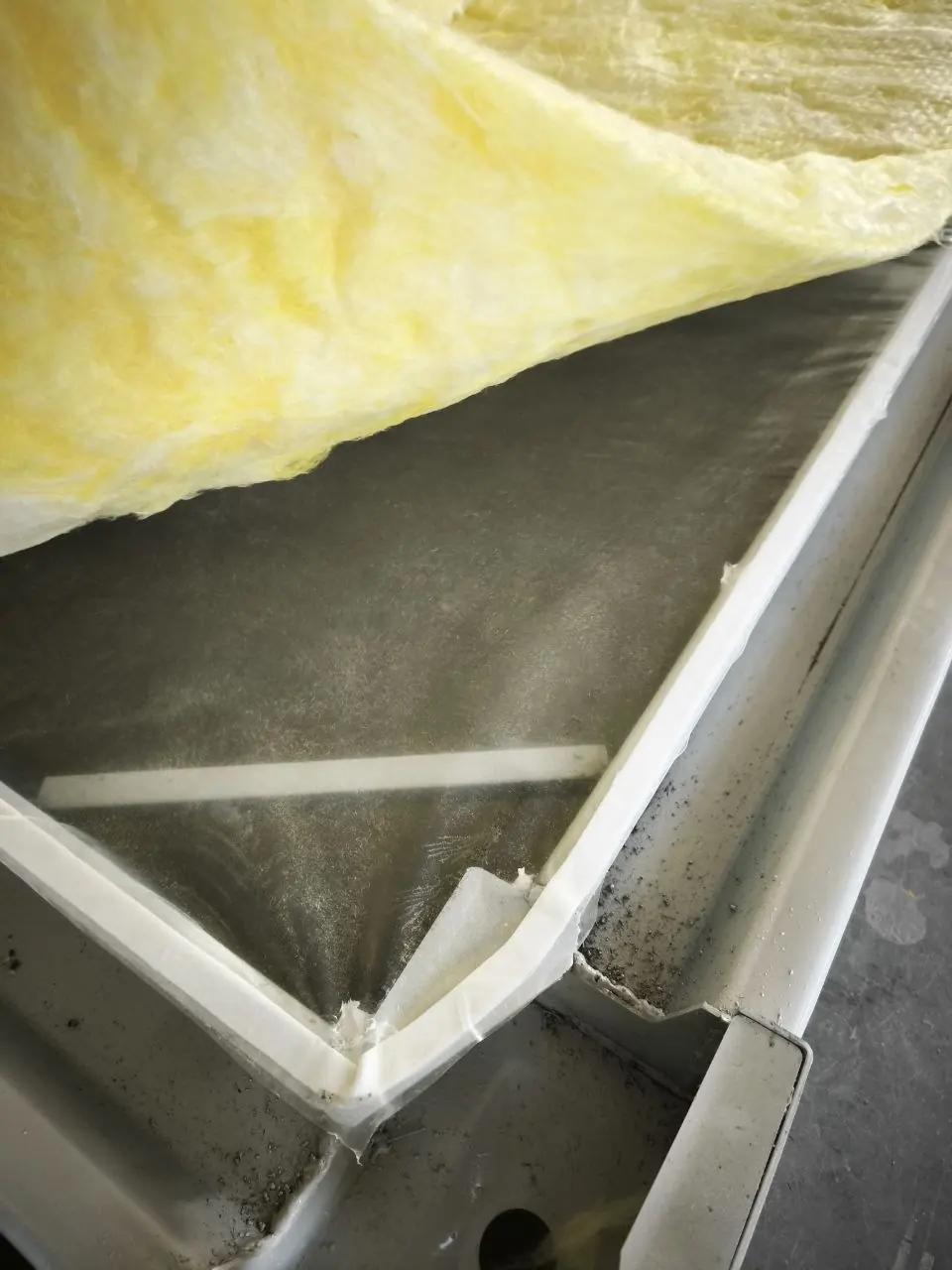

带隔汽层和岩棉的地板框架角部 — 框架角部：隔汽层和岩棉无缝隙

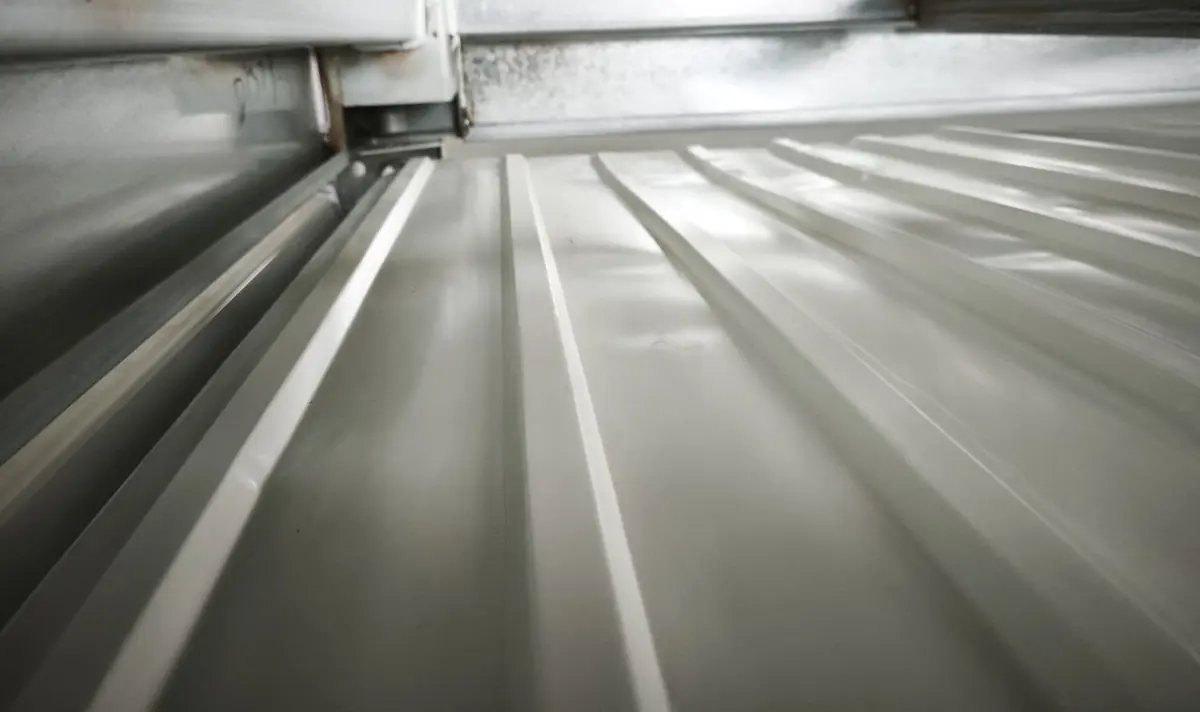

喷漆框架下的压型板屋面 — 喷漆框架内的压型板屋面

带角件的屋面节点 — 屋面节点与角件

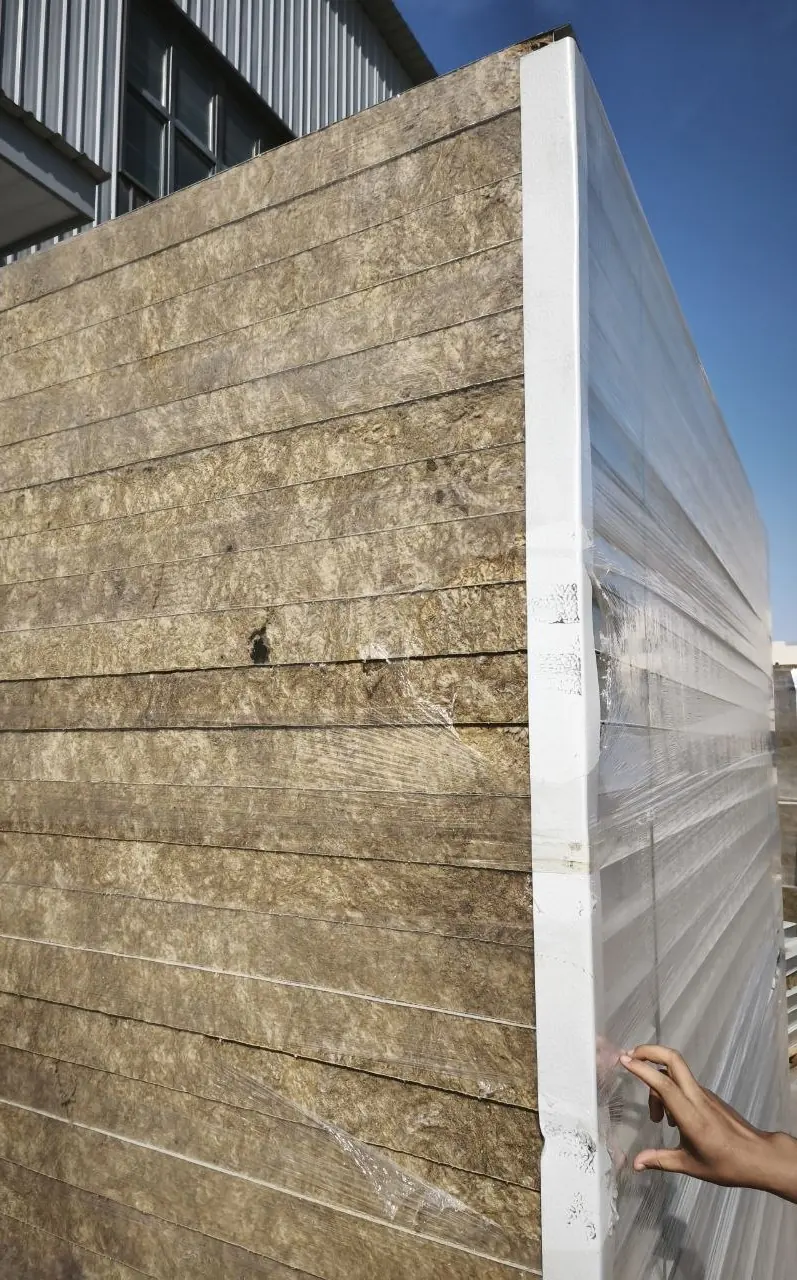

包装中的岩棉墙板 — 岩棉夹芯板：芯材密实无空洞

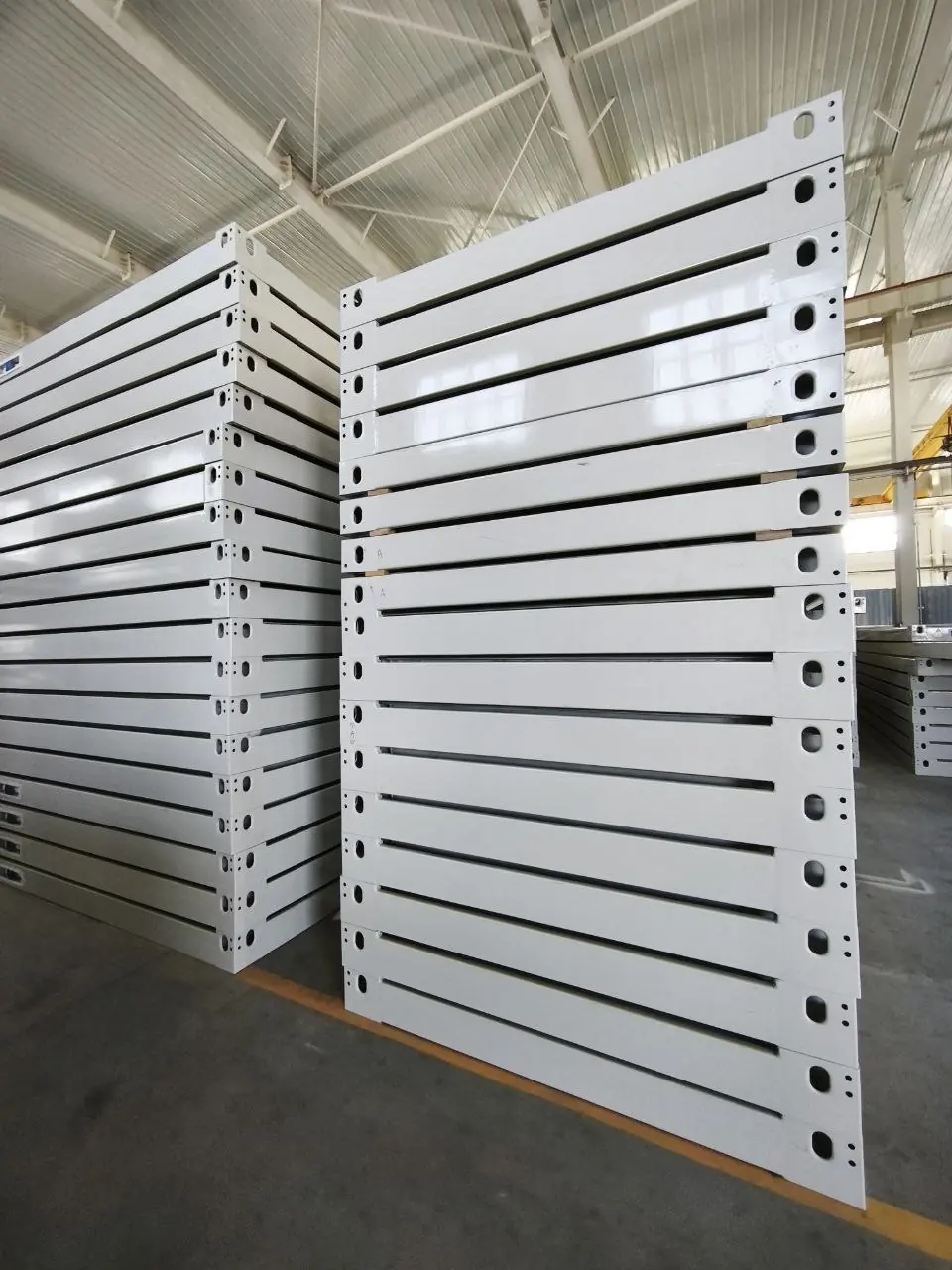

车间内堆放的喷漆框架 — 装配前的喷漆框架

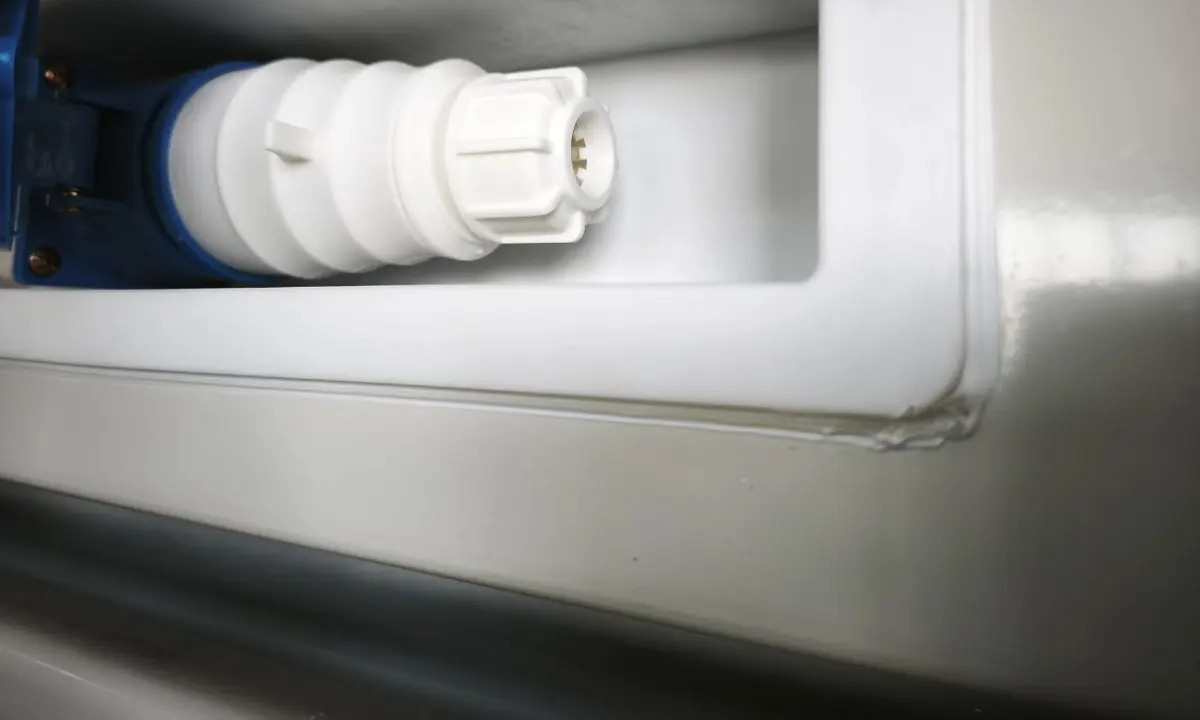

工业电源插座特写 — 电源插座特写

欢迎参观

工厂位于阿克莫拉州 Arshaly 区 Zhibek Zholy 村，距阿斯塔纳 40 分钟车程。预约后可免费参观车间并查看在制模块。

阿克莫拉州 Arshaly 区 Zhibek Zholy 村 Beibitshilik 街 115/1
